Metu Rohrflansch AF 28 verzinkt NW 280 mm
10014323
99507
auf Anfrage
je
1
Für Preis und Lagerbestand bitte einloggen / registrieren
Funktionen
Verkaufsdaten
Mindestbestellmenge | 1 |
Bestellschritt | 1 |
Beschreibung

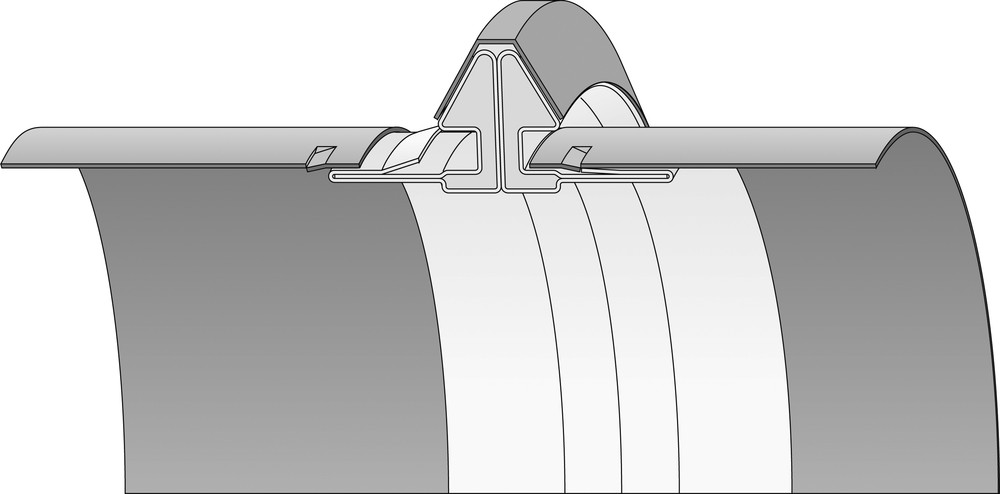

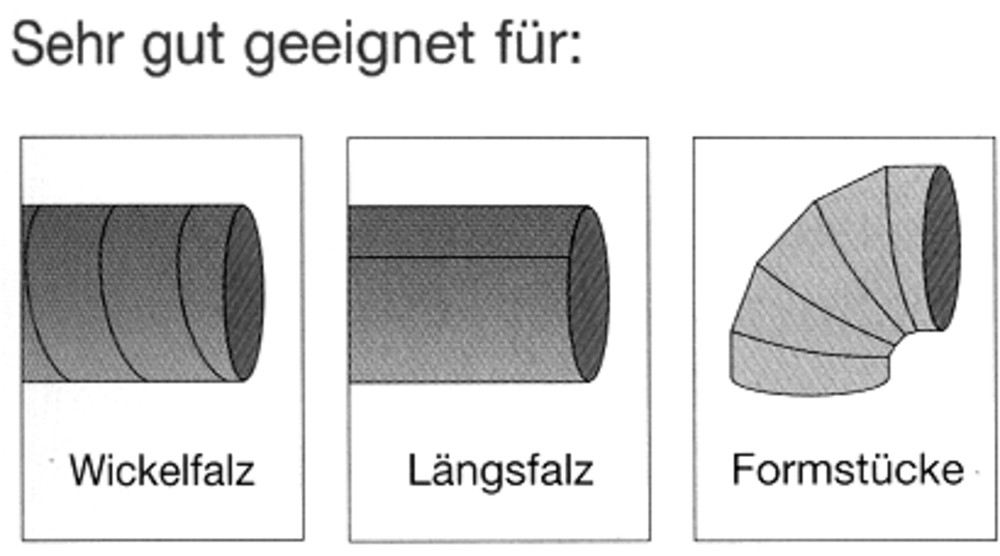

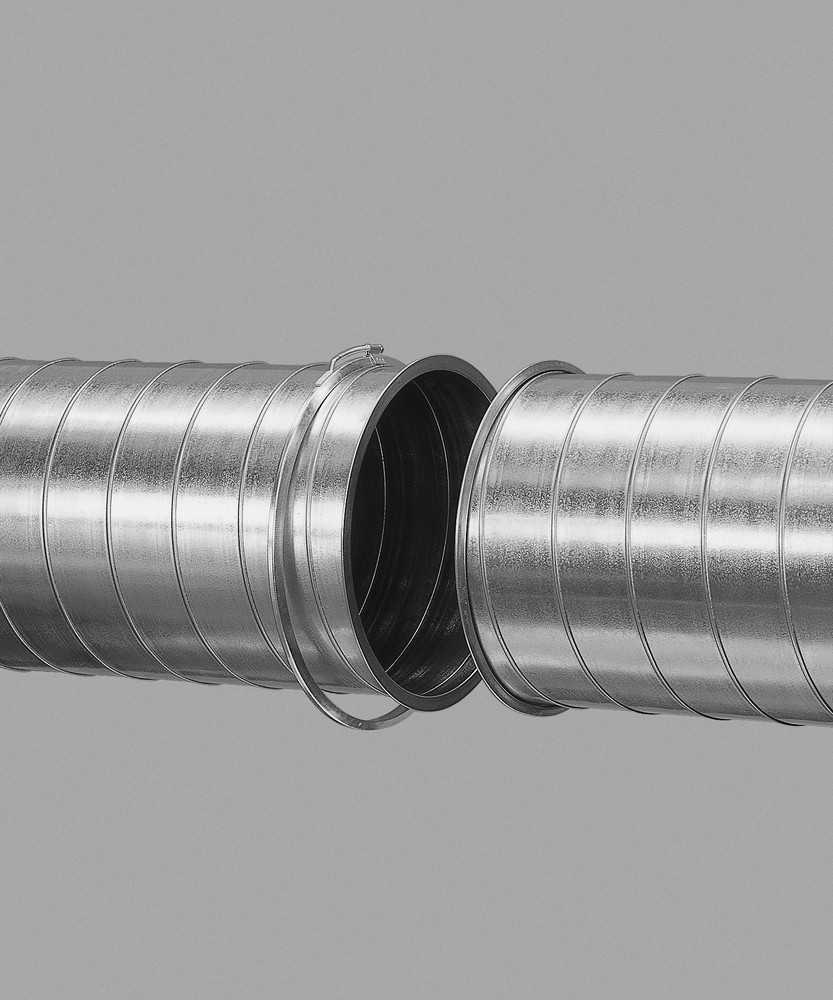

Stabiler - als Aussteifung wirkender - Flanschring zum einfachen Einbau in dünnwandige Rohre, Wickelfalzrohre und Formstücke. Bestehend aus einem Blechhohlprofil, das zu einem Ring gebogen ist und dessen Enden durch einen teleskopartig eingesteckten Verbinder kraftschlüssig verbunden sind. Gekennzeichnet durch einen umlaufenden Spreizrand, welcher den Flansch im Rohr festhält und gleichzeitig gegen die Rohrwand abdichtet. Die Sicherung gegen Herausziehen erfolgt durch eingedrückte Nocken, Selbstbohrschrauben oder Blindniete. Die Verbindung der kegelförmig ausgebildeten Flansche erfolgt zeitsparend mit Spannringen Typ SR durch das Anziehen von nur einer Mutter.

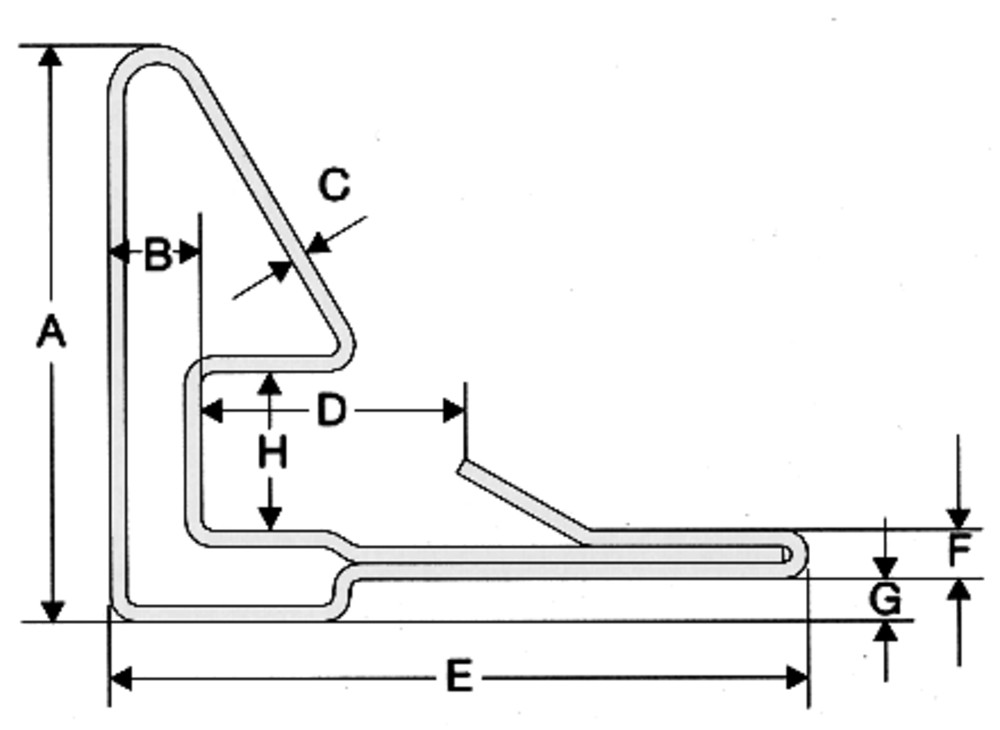

Merkmale
A [mm] | 16,4 mm |
E | 24 mm |
C | 0,6 mm |
D | 9,0 mm |
B [mm] | 3,4 mm |
I | 7 mm |
H | 4,0 mm |
für Rohr-Ø | 280 mm |
G | 1,60 |
F | 1,80 mm |
Typ | AF 28 |
Material | Stahlblech (verzinkt) |
