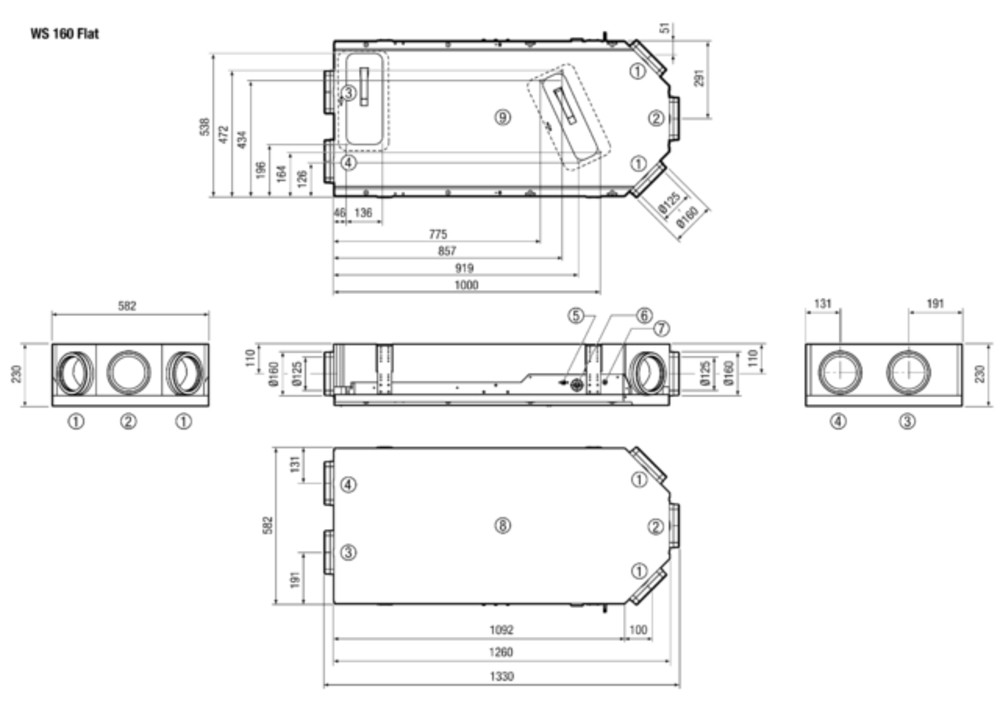

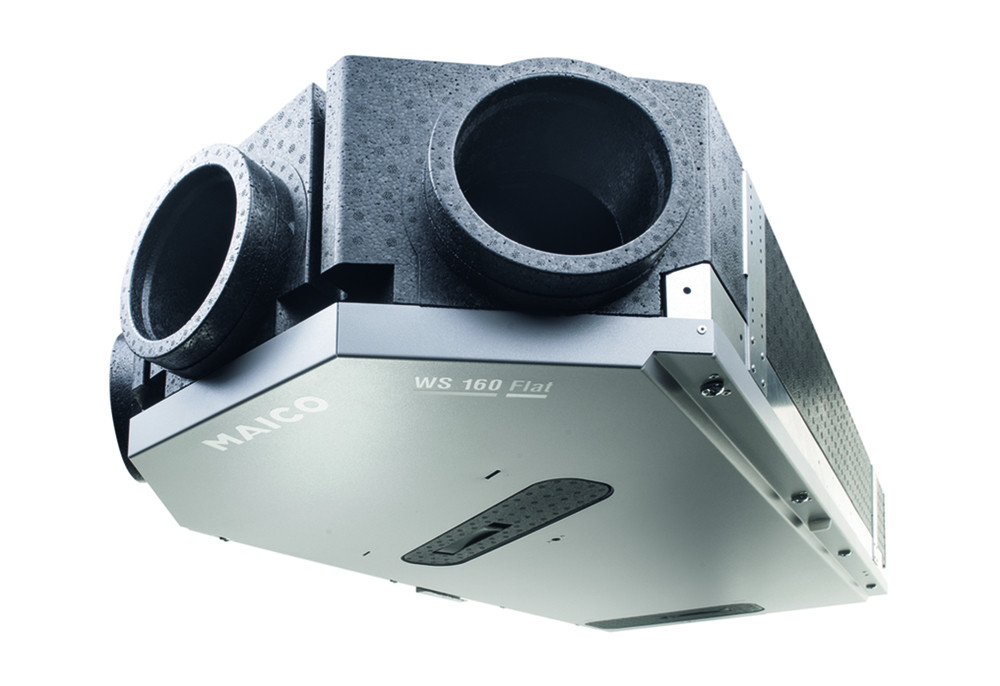

Maico Raumluft-System WS 160 Flat BET

Besondere Eigenschaften: Intelligentes Lüftungsgerät mit Wärme- und Feuchterückgewinnung zur kontrollierten Be- und Entlüftung mit einem Fördervolumen von 40 bis 160 m3/h. Zentralgerät mit Enthalpiewärmetauscher und integrierter Bypassklappe, die bedarfsgerecht stufenlos gesteuert wird. Ja nach Temperaturdifferenz und Nutzereinstellung wird die Raumluft optimal gekühlt, ohne dass Zugerscheinungen auftreten. Zwei Zuluftstutzen (links und rechts) und ein Abluftstutzen (mitte) ermöglichen eine kreuzungsfreie Verlegung der Zuluftleitungen. Vollkommene Trennung der Abluft- / Zuluftführung im gesamten Gerät. Dadurch wird unerwünschter Umluftbetrieb verhindert. Viren (z.B. Corona-Virus) und Bakterien werden somit nicht übertragen. Hygienezertifikat nach VDI 6022, Blatt 1 vorhanden. Kompakt und hocheffizient - Energieeffizienzklasse A. Schall- und energieoptimierte Ventilatoren in EC-Technologie. KFW - Förderfähig: Besonders geeignet für den modernen Neubau oder Sanierungen. Montagemöglichkeiten: deckenhängend oder in der Dachschräge. Keine Druckschwankungsempfindlichkeit: Die integrierte /automatische Volumenstromkonstanz-Regelung sorgt für eine dauerhafte Einhaltung des eingestellten Volumenstromes unter sämtlichen Betriebsbedingungen (z.B. Filterverschmutzung, Luftventil-Einstellungen). Somit ergibt sich auch eine einfachere Inbetriebnahme /Luftmengen-Einmessung an den Ventilen. Es ist keine Einregulierung der Volumenströme notwendig. Sehr leises Gerät mit äußerst geringer Aufbauhöhe (23cm): Dadurch besonders für den Einbau in abgehängten Decken geeignet. Darüber hinaus auch für die Installation in der Dachschräge geeignet. Verschiedene Betriebsarten: Aus, Manuell, Auto Sensor, ECO-Abluft, ECO-Zuluft. Raumluftsteuerung RLS 1 WR im Lieferumfang. G4-Filter (ISO Coarse 80%) in der Abluft und F7-Pollenfilter (ePM1 55%) in der Außenluft. Eine Filterkaskade(G4/F7) in der Außenluft ist zur Filterstandzeit-Erhöhung möglich. Das Lüftungsgerät ist mit einem hochmodernen Enthalpie-Wärmetauschern mit Hygienezertifikat nach VDI 6022, Blatt 1 ausgestattet. Das WS160 Flat ist via APP (air@home) und dem browserbasierten Webtool (www.air-home.de) mittels integrierter LAN-Schnittstelle ansteuerbar. Plug & Play: Einfache Inbetriebnahme durch kostenlose Inbetriebnahmesoftware und serienmäßigen USB-Anschluss für Inbetriebnahme, Steuerungs-Update sowie Service. Serienmäßig integrierter Kombisensor (Feuchte/Temperatur) in der Abluft ermöglicht einen bedarfsgeführten Lüftungsbetrieb sowie eine intelligente Entfeuchtungsstrategie (Überfeuchtungsschutz). Weiterhin zeichnet sich das Gerät durch eine an den wirklichen Bedarf angepasste Frostschutzstrategie aus. Das Wärmerückgewinnungsgerät verfügt über einen Multifunktionskontakt für die Ansteuerung von z.B. Sole-Erdwärmetauscher (ungeregelte Pumpe), Betriebs- u. Störungsanzeige, Vorheiz- oder Nachheizregister, Aussenklappen oder Kühlung. 2 Eingangskontakte (12V und 230V) sind vorhanden für z.B. sicherheitstechnische Abschaltungen. Diverse Ein-/ Ausgänge ermöglichen eine regelungstechnische Verbindung zu anderen haustechnischen Geräten z.B. Wärmepumpe. Integrierte MODBUS-Schnittstelle (TCP/IP u. RTU) für Integration in die Gebäudeleittechnik. Das optionale Steckmodul K-SM ermöglicht die Integration in KNX-Gebäudesysteme. Das optionale Steckmodul E-SM ermöglicht die Integration in EnOcean-Systeme. Optionale Zusatzplatinen ZP 1 und ZP 2 für Erweiterungsfunktionen wie z.B. Druckkonstanz-Regelung der EC-Ventilatoren, Zonenklappe, Sole-EWT (geregelte Pumpe), Filterdifferenzdruckmessung, Maximale Geräte-Flexibilität durch verschiedenste Ausstattungs-/Anschlussmöglichkeiten. Moderne Geräte-Modultechnik ermöglicht eine hohe Benutzerfreundlichkeit für Service und Wartung. Gehäuse: Pulverbeschichtetes Stahlblechgehäuse, Farbe: weißaluminium, ähnlich RAL 9006. Filterwechsel einfach ohne Werkzeug möglich. Dichtes, wärmebrückenfreies, und schallgedämmtes Innengehäuse aus temperaturbeständigem, schall- und wärmedämmendem EPP-Material. EPP-Gehäuse mit sehr guten hygienischen/nicht hygroskopische Eigenschaften, Geräteoberfläche u. Geräte-Innengehäuse sind einfach zu reinigen. Filter: G4-Filter (ISO Coarse 80%) in der Abluft und F7-Pollenfilter (ePM1 55%) in der Außenluft. Werkzeugloser Filterwechsel. Wärmetauscher/Wärmerückgewinnung: Hocheffizienter Enthalpie-Kreuzgegenstrom-Wärmetauscher. Wärmerückgewinnung bis 84% und Feuchterückgewinnung bis 53%. Hygienezertifikat (keine Bakterien, Virenwachstum/Virenübergang) nach VDI 6022,Blatt 1. Wärmetauscher mit Wasser reinigbar, antimikrobiell. Kein Kondensatanschluss notwendig. Bypass: Die integrierte Bypassklappe (100 %-Bypass) mit der bedarfsgerechten Bypasssteuerung ermöglicht eine stufenlose Bypassregelung. Je nach Temperaturdifferenzen und Nutzereinstellungen wird die Raumluft optimal gekühlt, ohne dass Zugerscheinungen auftreten. Frostschutz: Verhinderung des Wärmetauscher-Einfrierens bei tiefen Temperaturen durch Überwachung der Fortlufttemperatur. Bei Frostgefahr wird der Außenluftvolumenstrom schrittweise reduziert. Ventilatoren: Vorwärts gekrümmte Radialventilatoren in der Fortluft bzw. Außenluft. Energieeffiziente EC-Gleichstrommotoren mit integrierter Volumenstromkonstanz-Regelung. Möglichkeit der Druckkonstanz-Regelung über die optionale Zusatzplatine ZP 2. 4 Lüftungsstufen von 40 m3/ bis 160 m3/h stufenlos einstellbar. Montagehinweise: Leichte, sehr zeitsparende Montage durch direktes Anschrauben des Gerätes an der Decke/ Wand. Gehäusedeckel leicht demontierbar über Schrauben.Artikel: WS 160 Flat BET, Anzahl Lüftungsstufen: 4, Fördervolumen: 40 m3/h - 160 m3/h, Volumenstromkonstant: ja, SEC average: -34,6 kWh/(m2*a), Energieeffizienzklasse: A, Spannungsart: Wechselstrom, Bemessungsspannung: 230 V, Netzfrequenz: 50 Hz / 60 Hz, SPI-Wert nach DIN EN 13141-7 (A7): 0,32 Wh/m3, Leistungsaufnahme nach DIN EN 13141-7 (A7): 36 W, Stand-By-Leistungsaufnahme: < 1 W, IMax: 1,1 A, Schutzart: IP 00, DIBT-Zulassung: ja, PHI-Zertifizierung: ja, Aufstellungsort: Bad / Küche / Keller / Speicher / Kniestock / Hauswirtschaftsraum / Heizungsraum / Flur, Systemart: zentral, Material Gehäuse: Kunststoff EPP / Stahlblech, Material Wärmetauscher: Kunststoff, Material Innenverkleidung: Kunststoff EPP, Farbe: schwarz / weißaluminium, Gewicht: 24,558 kg, Filterklasse: G4 (IsoCoarse 80%) / F7 (ePM1 55%), Anschlussdurchmesser: 125 mm / 160 mm, Anschlussdurchmesser Kondensatablauf: nicht notwendig, Breite: 582 mm, Höhe: 230 mm, Tiefe: 1260 mm, Fördermitteltemperatur bei IMax: -20 °C bis 50 °C, Wärmebereitstellungsgrad: 84 %, Max. Wärmebereitstellungsgrad nach DIN EN 13141-7 (A7): 76 %, Wärmetauscherbauart: Enthalpie-Kreuz-Gegenstrom, Feuchterückgewinnung bei Enthalpie-Wärmetauscher nach DIN EN 13141-7 (A2): 53 %, Bypass: ja, Vorheizregister: nein, Zonenklappe: nein, Enthalpie-Wärmetauscher: ja, Frostschutzschaltung: ja, Sommerschaltung: ECO-Abluft / ECO-Zuluft, Filterüberwachung: zeitgesteuert (optional über Differenzdruck), Feuchteregelung: integriert, CO2-Regelung: SKD, Luftqualitätsregelung (optional): EAQ 10/3, KNX-Anbindung (optional): K-SM, MODBUS-Schnittstelle: integriert, Bedienteil im Lieferumfang: RLS 1 WR, App, Bedienteil (optional): RLS T1 WS, Funkintegration EnOcean (optional): E-SM, Mobile Ansteuerung: ja, Schalldruckpegel Gehäuseabstrahlung: 37 dB(A) / Abstand 1 m, Schallabsorption 10 m2
