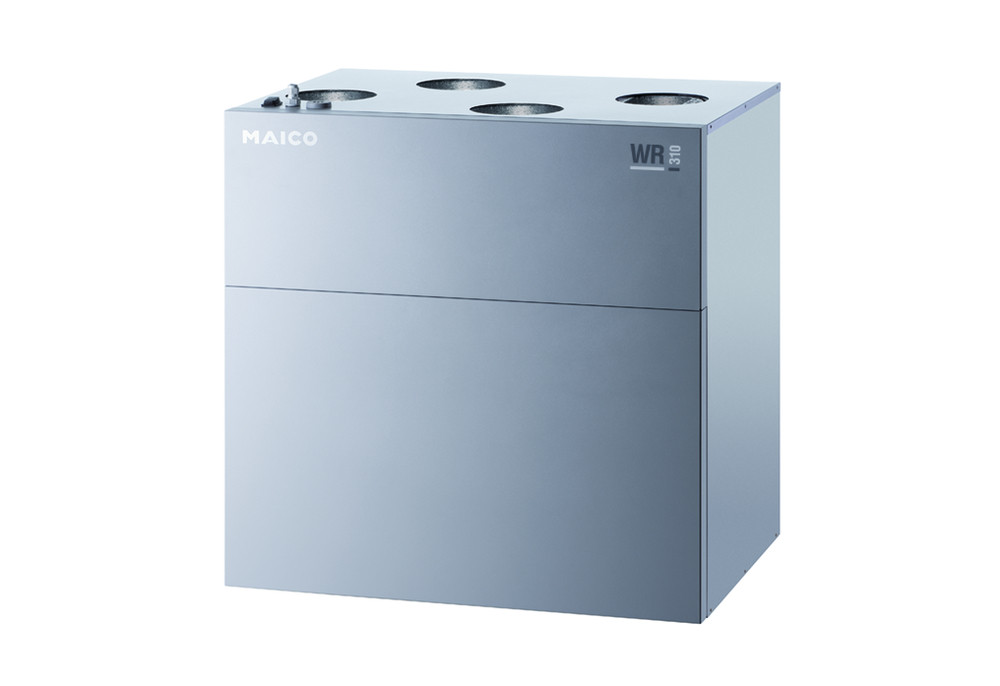

Maico Raumluft-System WR 310

Standardausführung: Mit Kreuz-Gegenstrom-Wärmetauscher, Gerät als Linksausführung, Kurzbeschreibung: Standard-Ausführung mit Kreuz-Gegenstrom-Wärmetauscher. Gerät als Linksausführung. Zentrales kompaktes sehr leises Wohnungslüftungsgerät mit Wärmerückgewinnung. Zur kontrollierten Be- und Entlüftung. Hocheffizientes Lüftungsgerät erreicht Energieeffizienzklasse A+ ohne optionales Zubehör. Besonders geeignet für modernen Neubau und Sanierungen. KFW-Förderfähigkeit und Eintragung im TZWL-Bulletin (Förderprogramm NRW) ist gegeben. Montage wandhängend, bzw. stehend(optional). G4-Filter (ISO Coarse 80%) in der Abluft und F7-Pollenfilter (ePM1 60%) in der Außenluft. Eine Filterkaskade (G4/F/7) in der Außenluft ist möglich zur Filterstandzeit-Erhöhung. Alle Geräte sind ausgestattet mit hochmodernen Kreuzgegenstrom-Wärmetauschern, bzw. Enthalpie-Wärmetauschern mit Hygienezertifikaten nach VDI 6022, Blatt 1 . Vollkommene Trennung der Abluft- / Zuluftführung im gesamten Gerät. Dadurch wird unerwünschter Umluftbetrieb verhindert. Viren (z.B. Corona-Virus) und Bakterien werden somit nicht übertragen. Raumluftsteuerung RLS 1 WR im Lieferumfang. Alle Wohnungslüftungsgeräte sind per APP (air@home) und das browserbasierte Webtool (www.air-home.de) mittels integrierter LAN-Schnittstelle ansteuerbar. Serienmäßiger USB-Anschluss zur Inbetriebnahme, Steuerungs-Update und Service. Alle Geräte sind ausgestattet mit hochenergieeffizienten Ventilatoren in EC-Technologie. Die integrierte / automatische Volumenstromkonstanz-Regelung sorgt für eine dauerhafte Einhaltung des eingestellten Volumenstromes unter sämtlichen Betriebsbedingungen (z.B. Filterverschmutzung, Luftventil-Einstellungen). Somit ergibt sich auch eine einfachere Inbetriebnahme / Luftmengen-Einmessung an den Ventilen. Serienmäßig integrierter Kombisensor (Feuchte/Temperatur) in der Abluft ermöglicht einen bedarfsgeführten Lüftungsbetrieb sowie eine intelligente Frostschutz- und Entfeuchtungsstrategie (Überfeuchtungsschutz). Alle Geräte zeichnen sich aus durch eine an den wirklichen Bedarf angepasste Frostschutzstrategie. Zudem verfügen alle Geräte über einen Multifunktionskontakt für die Ansteuerung von z.B. Sole-Erdwärmetauscher (ungeregelte Pumpe), Betriebs- u. Störungsanzeige, Vorheiz- oder Nachheizregister, Aussenklappen oder Kühlung. 2 Eingangskontakte (12V und 230V) sind vorhanden für z.B. sicherheitstechnische Abschaltungen. Diverse Ein- / Ausgänge ermöglichen eine regelungstechnische Verbindung zu anderen haustechnischen Geräten z.B. Wärmepumpe. Integrierte MODBUS-Schnittstelle (TCP/IP u. RTU) für Integration in die Gebäudeleittechnik. Das optionale Steckmodul K-SM ermöglicht die Integration in KNX-Gebäudesysteme. Das optionale Steckmodul E-SM ermöglicht die Integration in EnOcean-Systeme. Optionale Zusatzplatinen ZP 1 und ZP 2 für Erweiterungsfunktionen wie z.B. Druckkonstanz-Regelung der EC-Ventilatoren, Zonenklappe, Sole-EWT (geregelte Pumpe), Filterdifferenzdruckmessung, Maximale Geräte-Flexibilität durch verschiedenste Ausstattungs-/Anschlussmöglichkeiten. Moderne Geräte-Modultechnik ermöglicht eine einfache Nachrüstbarkeit (z.B. Vorheizung, Bypass) sowie hohe Benutzerfreundlichkeit für Service und Wartung. Gehäuse: Pulverbeschichtetes Stahlblechgehäuse, Farbe: weißaluminium, ähnlich RAL 9006, Filterwechsel einfach ohne Werkzeug möglich, Dichtes wärmebrückenfreies Innengehäuse aus temperaturbeständigem, schall-u. wärmedämmendem EPP-Material (durchschnittliche Wandstärke 47 mm). EPP-Gehäuse mit sehr guten hygienischen / nicht hygroskopische Eigenschaften, Material geprüft vom Institut für Lufthygiene nach VDI 6022, Kondensatwanne im EPP-Gehäuse integriert, Geräteoberfläche u. Geräte-Innengehäuse sind einfach zu reinigen, Schalldämmende Innenauskleidung im Zuluftkanal, Kondensatablauf über Siebventil 1 , Optionaler Gerätesiphon DN 40 (siehe Zubehör), Filter: G4-Filter (ISO Coarse 80%) in der Abluft und F7-Pollenfilter (ePM1 60%) in der Außenluft. Optional Filterkaskade(G4/F/7) in der Außenluft möglich zur Filterstandzeit-Erhöhung. Werkzeugloser Filtertausch, Bedienung: Betriebsfertig mit Ein-/Ausschalter, Bedienteil RLS 1 WR im Lieferumfang, 4 Luftstufen, Filterwechselanzeige, Störungsanzeige, Weitere Bedienteile können parallel angeschlossen werden, Mobile Bedienung mittels APP (air@home) oder browserbasiertem Webtool (www.air-home.de) über Smartphone, Laptop oder PC ermöglicht z.B. Liveberichterstellung, Nutzerverwaltung, Bedarfsgeführter Automatikbetrieb / Zeitgesteuerter Automatikbetrieb, Manueller Betrieb / AUS, ECO-Betrieb Zuluft oder ECO-Betrieb Abluft, Filterabfragen, Fehlermeldungen, Optionales Touchscreen-Bedienteil RLS T1 WS für die Einstellung von: 2 Automatikbetriebsarten (Auto Sensor / Auto Zeit), 4 manuellen Betriebsarten (ECO-Abluft / ECO-Zuluft / MANUELL / AUS), komplette Inbetriebnahme der Wärmerückgewinnungsgeräte möglich, USB-Anschluss für Service / Inbetriebnahme - kostenlose MAICO-Inbetriebnahmesoftware, Netzwerkeinbindung über integrierte LAN-Schnittstelle, Smart-Home ready (z.B. Loxone über Modbus TCP/IP), Modbus TCP/IP und RTU serienmäßig integriert, Optionales KNX-Steckmodul K-SM für Einbindung in Gebäudeleittechnik www.knx.org, Optionales EnOcean-Steckmodul E-SM für die Geräteintegration in die EnOcean-Welt www.enocean-allinace.org, Steuerung: Serienmäßige bedarfsgeführte Volumenstromregelung (maßgebender Feuchtewert), Stufenlose bedarfsgeführte Anpassung der Luftmengen, Integrierte Überfeuchtungsschutz-Funktion, 3 Temperatursensoren in der Außen-, Fort- und Zuluft, 1 Kombisensor (Temperatur und Feuchte) im Abluftstutzen, Bis zu 4 externe Sensoren verschiedener Typen (CO2, VOC, Feuchte) anschließbar, Multifunktionskontakt zur Ansteuerung von z.B. Sole-Erdwärmetauscher (ungeregelte Pumpe), Betriebs-u. Störungsanzeige, Vorheiz- oder Nachheizregister, Aussenklappen oder Kühlung, Eingänge für sicherheitstechnische Abschaltung über 12V-Kontakt oder 230 V-Kontakt (z.B. Rauchmelder, Feueralarm, differenzdrucklose Feuerstätte), Zusätzlicher Tastereingang für Auslösung zeitbegrenzte Intensivlüftung (Stoßlüftung), Erweiterbar über optionale Zusatzplatine ZP 1 zur Ansteuerung von: 3-Wege-Klappe (z.B. Luft-Erdwärmetauscher), einer geregelten Pumpe (z.B. Sole-Erdwärmetauscher), einer Luftklappe einer Zonenregelung, Schaltkontakt-Verwendung für externes Nachheizregister, Erweiterbar über optionale Zusatzplatine ZP 2 für: Druckkonstanz der EC-Ventilatoren, Differenzdruckgesteuerte Filterüberwachung, Diverse Ein-u. Ausgänge ermöglichen eine regelungstechnische Verbindung des Lüftungsgerätes mit einem anderen haustechnischen Gerät wie z.B. Wärmepumpe, Zulassungen und Zertifikate: DiBt-Zulassung, PHI-Zertifikat, Prüfbericht nach DIN EN 13141-7, Zertifikat nach Schweizer energie-cluster.ch, Hygienezertifikate für Gehäusematerial (EPP) und Wärmetauscher, Eintragung in TZWL / TZWL- Bulletin, Wärmetauscher/Wärmerückgewinnung: Hocheffizienter Kreuzgegenstrom-Wärmetauscher aus Kunststoff (PS), Wärmerückgewinnung bis 96%, Hygienezertifikat (keine Bakterien, Virenwachstum / Virenübergang) nach VDI 6022,Blatt 1, Wärmetauscher mit Wasser reinigbar, antimikrobiell, Frostschutz: Verhinderung des Wärmetauscher-Einfrierens bei tiefen Temperaturen durch Zuluftventilator-Abschaltung, Empfehlung: die Wärmerückgewinnung mit einem Sole-Wärmetauscher kombinieren, Ventilatoren: Vorwärts gekrümmte Radialventilatoren in der Zuluft, bzw. Fortluft, Energieeffiziente EC-Gleichstrommotoren mit integrierter Volumenstromkonstanz-Regelung, Möglichkeit der Druckkonstanz-Regelung über die optionale Zusatzplatine ZP 2, 4 Lüftungsstufen von 80.. 320 m3/h (WR 310) , bzw. 80.. 470 m3/h (WR 410) stufenlos einstellbar. Montagehinweise: Leichte, sehr zeitsparende Montage mit der im Lieferumfang enthaltenen Wandhalterung, Gehäusedeckel leicht demontierbar über praktische Magnetverschlüsse, Zu- und abluftseitig Schalldämpfer vorsehen, Anmerkung: Alle Geräte-Varianten (z.B. K) lassen sich im Nachhinein noch in andere Geräte-Varianten (z.B. KRET) durch optionale Komponenten umrüsten.Artikel: WR 310, Fördervolumen: 80 m3/h - 320 m3/h, SEC average: -42,5 kWh/(m2*a), Energieeffizienzklasse: A+, Spannungsart: Wechselstrom, Bemessungsspannung: 230 V, Netzfrequenz: 50 Hz / 60 Hz, SPI-Wert nach DIN EN 13141-7 (A7): 0,18 Wh/m3, Leistungsaufnahme nach DIN EN 13141-7 (A7): 37 W, Stand-By-Leistungsaufnahme: < 1 W, IMax: 1,5 A, Schutzart: IP 40, DIBT-Zulassung: ja, PHI-Zertifizierung: ja, Systemart: zentral, Material Gehäuse: Stahlblech, pulverbeschichtet, Material Wärmetauscher: Kunststoff, Material Innenverkleidung: Kunststoff EPP, Farbe: weißaluminium, ähnlich RAL 9006, Gewicht: 67 kg, Filterklasse: G4 (IsoCoarse 80%) / F7 (ePM1 60%), Anschlussdurchmesser: 160 mm, Anschlussdurchmesser Kondensatablauf: 1 1/2 (Siebventil), Breite: 841 mm, Höhe: 857 mm, Tiefe: 598 mm, Fördermitteltemperatur bei IMax: -20 °C bis 40 °C, Max. Wärmebereitstellungsgrad nach DIN EN 13141-7 (A7): 96 %, Wärmetauscherbauart: Kreuz-Gegenstrom, Bypass: nein, Vorheizregister: nein, Enthalpie-Wärmetauscher: nein, Frostschutzschaltung: ja, Sommerschaltung: ECO-Abluft / ECO-Zuluft, Filterüberwachung: zeitgesteuert, Feuchteregelung: integriert, CO2-Regelung: SKD, Luftqualitätsregelung (optional): EAQ 10/3, KNX-Anbindung (optional): K-SM, MODBUS-Schnittstelle: integriert, Bedienteil im Lieferumfang: RLS 1 WR, App, Bedienteil (optional): RLS T1 WS, Funkintegration EnOcean (optional): E-SM, Mobile Ansteuerung: ja, Schalldruckpegel Gehäuseabstrahlung: 36 dB(A) / Abstand 1 m, Schallabsorption 10 m2, Gleichstrommotor: true, Max. Drehzahl: 2750 1/min, Wärmebereitstellungsgrad: 96 %
