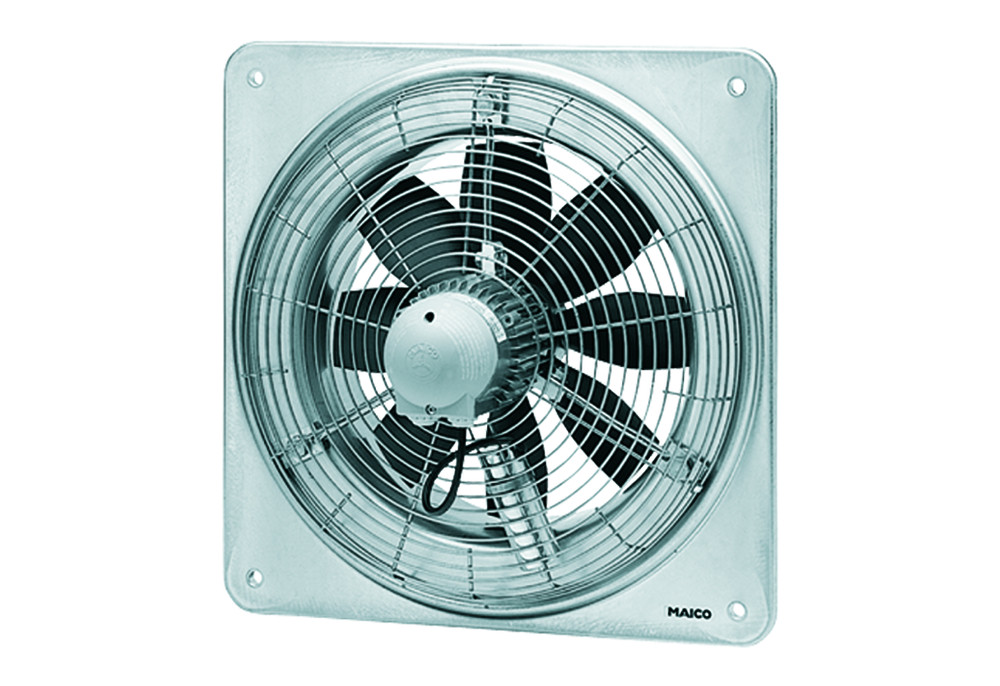

Maico Axial-Wandventilator EZQ 40/4 B
10006173
99503
auf Anfrage
je
1
Für Preis und Lagerbestand bitte einloggen / registrieren
Funktionen
Verkaufsdaten
Mindestbestellmenge | 1 |
Bestellschritt | 1 |
Beschreibung
Schutzgitter auf der Saugseite, gelb chromatiert, Berührungsschutz gemäß DIN EN ISO 13857. 8-blättrige Flügelräder aus glasfaserverstärktem Polyamid. Dynamisch gewuchtet in 2 Ebenen, gemäß Gütestufe 6.3, DIN ISO 1940, Teil 1. Einbau in jeder Lage möglich. Förderrichtung: Nachfolgende Abbildung zeigt die Förderrichtung: Förderrichtung A: Über den Motor saugend, Standard. Förderrichtung B: Über den Motor blasend, auf Anfrage. Drehrichtung, Reversierbetrieb: Der Volumenstrom verringert sich um ca. 35 % bei anormaler Förderrichtung. Motor: Asynchronmotor. Drehzahlsteuerbar. Ausnahme: Typ EZQ 45/6 B, EZS 45/6 B, DZQ 40/2 B und DZS 40/2 B. Reversierbar. Ausnahme: Ventilatoren mit Spaltpolmotor (...-E). Nicht zur Förderung wasserdampfgesättigter Luft geeignet. Wechselstrommotor: Typreihen EZQ und EZS. Bemessungsspannung 230 V, 50 Hz. Thermischer Überlastungsschutz serienmäßig. Ventilatoren ../B: Kondensatormotoren mit Betriebskondensator am Schutzgitter oder an der Wandhülse, Schutzart IP 55. Ventilatoren ../D: Kondensatormotoren mit Betriebskondensator im Anschlusskasten, Schutzart IP 54. Ventilatoren ../E: Spaltpolmotoren, nicht reversierbar, Schutzart IP 54. Elektrischer Anschluss: An Klemmleiste im Abschlussdeckel des Motors. Sicherheitshinweise: Der Ventilator darf nur in Betrieb genommen werden, wenn der Berührungsschutz des Laufrades gemäß DIN EN ISO 13857 gewährleistet ist.Artikel: EZQ 40/4 B, Ausführung: Quadratische Wandplatte, Fördervolumen: 4350 m3/h, FördervolumenNenn: 3060 m3/h / im opt. Wirkungsgrad, Druck pfs, Nenn: 88 Pa - im opt. Wirkungsgrad, Drehzahl nNenn: 1380 1/min - im opt. Wirkungsgrad, Drehzahl: 1426 1/min, Laufradtyp: axial, Drehzahlsteuerbar: ja, Reversierbarkeit: ja, Spannungsart: Wechselstrom, Bemessungsspannung: 230 V, Netzfrequenz: 50 Hz, Nennleistung: 249 W / im opt. Wirkungsgrad, INenn: 1,1 A / im opt. Wirkungsgrad, IMax: 1,5 A, Schutzart: IP 55, Wärmeklasse: F, Einbauort: Wand / Decke, Einbauart: Aufputz, Einbaulage: waagerecht / senkrecht, Material: Stahlblech, verzinkt, Gewicht: 11,2 kg, Nennweite: 400 mm, Breite: 580 mm, Höhe: 580 mm, Tiefe: 266 mm, Fördermitteltemperatur bei Nennstrom: 60 °C, Fördermitteltemperatur bei IMax: -20 °C bis 60 °C, Gesamteffizienz e: 30 %, Messkategorie: A, Effizienzkategorie: statisch, Effizienzgrad N: 40,2, VSD erforderlich: nein, Herstellungsjahr: siehe Typenschild, Herstellername / Amtliche Registriernummer / Niederlassungsort des Herstellers: Maico Elektroapparate-Fabrik GmbH / Registergericht Freiburg, HRB 601233 / Villingen-Schwenningen, PBEP / FördervolumenBEP / Pfs, BEP: 0,249 kW / 3060 m3/h / 88 Pa, nBEP: 1380 1/min, spezifisches Verhältnis: ca. 1, Informationen zur Zerlegung und Entsorgung: siehe Montageanleitung, Informationen zu Einbau, Betrieb und Instandhaltung: siehe Montageanleitung, Verwendete Gegenstände bei der Effizienz-Messung, die nicht durch die Messkategorie beschrieben sind: -, SchallleistungspegelLWA7: 81 dB(A), Verschlussklappe: ohne
Merkmale
Ausführung | Be- und Entlüftung |
Schutzart | IP55 |
Drehzahl | 1,426.000000 min-1 |
Stromaufnahme (max.) | 1,5 A |
Gewicht [kg] | 11.2 |
Nennleistung [W] | 249 |
Nennstrom [A] | 1.10 A |
Netzfrequenz | 50 |
Temperatur (max.) [°C] | 60 °C |
Spannung/Frequenz | 230/50 V/Hz |
Wärmeklasse | F |
Nennweite | 400 |
Typ | EZQ 40/4 B |
Fördermitteltemperatur [°C] | 60 |
Polumschaltbar | nein |
