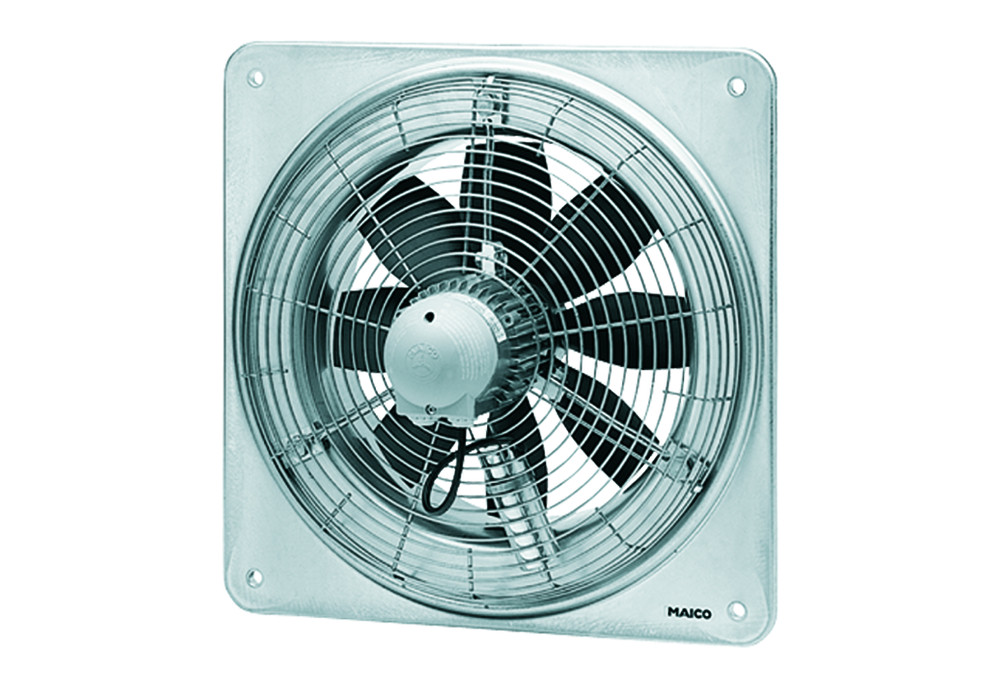

Maico Axial-Wandventilator EZQ 30/2 B
10006141
99503
auf Anfrage
je
1
Für Preis und Lagerbestand bitte einloggen / registrieren
Funktionen
Verkaufsdaten
Mindestbestellmenge | 1 |
Bestellschritt | 1 |
Beschreibung
Schutzgitter auf der Saugseite, gelb chromatiert, Berührungsschutz gemäß DIN EN ISO 13857. 8-blättrige Flügelräder aus glasfaserverstärktem Polyamid. Dynamisch gewuchtet in 2 Ebenen, gemäß Gütestufe 6.3, DIN ISO 1940, Teil 1. Einbau in jeder Lage möglich. Förderrichtung: Nachfolgende Abbildung zeigt die Förderrichtung: Förderrichtung A: Über den Motor saugend, Standard. Förderrichtung B: Über den Motor blasend, auf Anfrage. Drehrichtung, Reversierbetrieb: Der Volumenstrom verringert sich um ca. 35 % bei anormaler Förderrichtung. Motor: Asynchronmotor. Drehzahlsteuerbar. Ausnahme: Typ EZQ 45/6 B, EZS 45/6 B, DZQ 40/2 B und DZS 40/2 B. Reversierbar. Ausnahme: Ventilatoren mit Spaltpolmotor (...-E). Nicht zur Förderung wasserdampfgesättigter Luft geeignet. Wechselstrommotor: Typreihen EZQ und EZS. Bemessungsspannung 230 V, 50 Hz. Thermischer Überlastungsschutz serienmäßig. Ventilatoren ../B: Kondensatormotoren mit Betriebskondensator am Schutzgitter oder an der Wandhülse, Schutzart IP 55. Ventilatoren ../D: Kondensatormotoren mit Betriebskondensator im Anschlusskasten, Schutzart IP 54. Ventilatoren ../E: Spaltpolmotoren, nicht reversierbar, Schutzart IP 54. Elektrischer Anschluss: An Klemmleiste im Abschlussdeckel des Motors. Sicherheitshinweise: Der Ventilator darf nur in Betrieb genommen werden, wenn der Berührungsschutz des Laufrades gemäß DIN EN ISO 13857 gewährleistet ist.Artikel: EZQ 30/2 B, Ausführung: Quadratische Wandplatte, Fördervolumen: 3620 m3/h, FördervolumenNenn: 2700 m3/h / im opt. Wirkungsgrad, Druck pfs, Nenn: 170 Pa - im opt. Wirkungsgrad, Drehzahl nNenn: 2840 1/min - im opt. Wirkungsgrad, Drehzahl: 2881 1/min, Laufradtyp: axial, Drehzahlsteuerbar: ja, Reversierbarkeit: ja, Spannungsart: Wechselstrom, Bemessungsspannung: 230 V, Netzfrequenz: 50 Hz, Nennleistung: 350 W / im opt. Wirkungsgrad, INenn: 1,6 A / im opt. Wirkungsgrad, IMax: 2,7 A, Schutzart: IP 55, Wärmeklasse: B, Einbauort: Wand / Decke, Einbauart: Aufputz, Einbaulage: waagerecht / senkrecht, Material: Stahlblech, verzinkt, Gewicht: 11,7 kg, Nennweite: 300 mm, Breite: 465 mm, Höhe: 465 mm, Tiefe: 270 mm, A: 326,9 mm, B: 315 mm, Fördermitteltemperatur bei Nennstrom: -20 °C bis 80 °C, Fördermitteltemperatur bei IMax: -20 °C bis 40 °C, Gesamteffizienz e: 36,4 %, Messkategorie: A, Effizienzkategorie: statisch, Effizienzgrad N: 45,6, VSD erforderlich: nein, Herstellungsjahr: siehe Typenschild, Herstellername / Amtliche Registriernummer / Niederlassungsort des Herstellers: Maico Elektroapparate-Fabrik GmbH / Registergericht Freiburg, HRB 601233 / Villingen-Schwenningen, PBEP / FördervolumenBEP / Pfs, BEP: 0,35 kW / 2700 m3/h / 170 Pa, nBEP: 2840 1/min, spezifisches Verhältnis: ca. 1, Informationen zur Zerlegung und Entsorgung: siehe Montageanleitung, Informationen zu Einbau, Betrieb und Instandhaltung: siehe Montageanleitung, Verwendete Gegenstände bei der Effizienz-Messung, die nicht durch die Messkategorie beschrieben sind: -, SchallleistungspegelLWA7: 88 dB(A), Verschlussklappe: ohne
Merkmale
Drehzahl | 2881 min-1 |
Ausführung | Be- und Entlüftung |
Schutzart | IP55 |
Gewicht [kg] | 11.7 |
Nennleistung [W] | 350 |
Nennstrom [A] | 1.60 A |
Netzfrequenz | 50 |
Temperatur (max.) [°C] | 40 °C |
Stromaufnahme (max.) | 2.7 A |
Spannung/Frequenz | 230/50 V/Hz |
Wärmeklasse | B |
Nennweite | 300 |
Typ | EZQ 30/2 B |
Fördermitteltemperatur [°C] | 80 |
Polumschaltbar | nein |
