Abbildung ähnlich

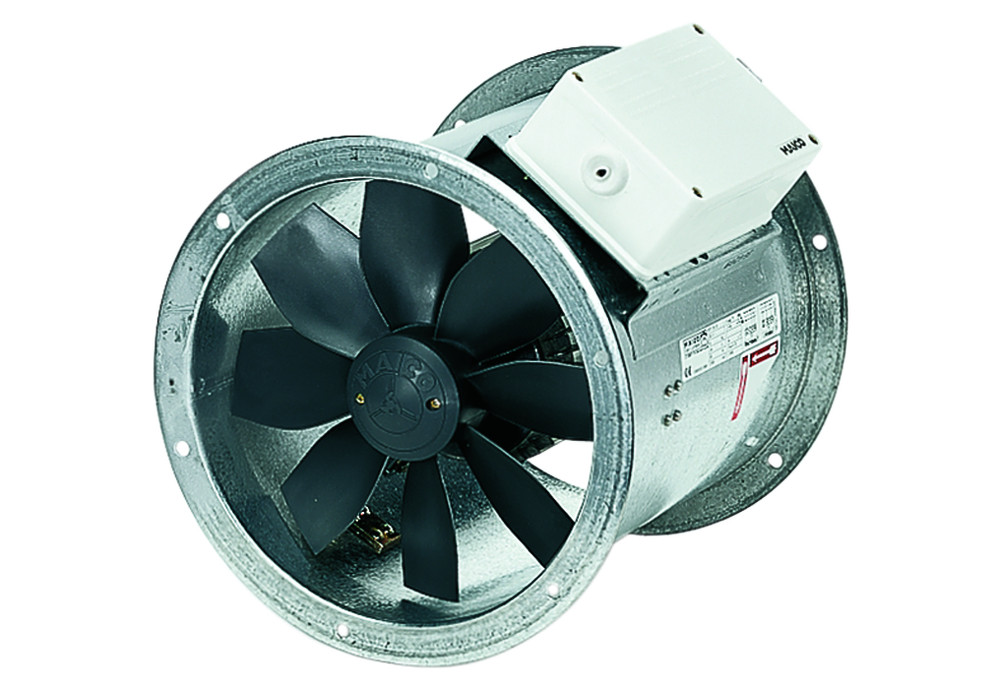

Maico Axial-Rohrventilator DZR 25/4 D
10006272
99503
auf Anfrage
je
1
Für Preis und Lagerbestand bitte einloggen / registrieren
Funktionen
Verkaufsdaten
| Mindestbestellmenge | 1 |
| Bestellschritt | 1 |
Beschreibung
Rohrhülse aus verzinktem Stahlblech, beidseitig mit Flansch. 8-blättrige Flügelräder aus glasfaserverstärktem Polyamid. Dynamisch gewuchtet in 2 Ebenen, gemäß Gütestufe 6.3, DIN ISO 1940, Teil 1. Flanschbohrungen gemäß DIN EN 12220:1998. DZR 56/6 B und DZR 56/4 B: Flanschbohrungen gemäß DIN EN 12220:1998. Zur Vermeidung von Schwingungsübertragungen auf das Rohrsystem: Elastische Verbindungsstutzen, Füße und Schwingungsdämpfer verwenden. Hohe Schutzart IP 55. Ausnahme EZR/DZR... D IP 54. Einbau in jeder Lage möglich. Motor: Asynchronmotor, drehzahlsteuerbar. Ausnahme: Typ DZR 40/2 B. Nicht zur Förderung wasserdampfgesättigter Luft geeignet. Förderrichtung ist auf dem Gerät mit Drehrichtungs- und Förderrichtungspfeil gekennzeichnet. Reversierbetrieb: Der Volumenstrom verringert sich um ca. 35 % bei anomaler Förderrichtung. Drehstrommotor: Typenreihe DZR. Bemessungsspannung 400 V, 50 Hz. Thermischer Überlastungsschutz serienmäßig. Ausnahme: Bei DZR 25/4 D und polumschaltbaren Axial-Rohrventilatoren auf Anfrage erhältlich. Die Anschlüsse sind potenzialfrei auf Klemmen geführt und müssen an einen Motorvollschutzschalter z.B. MV 25 oder den Steuerstromkreis eines Schützes angeschlossen werden. Polumschaltbare Ventilatoren: Überlastungsschutz mit bauseitig zu beschaffendem Motorvollschutzschalter gewährleisten. Elektrischer Anschluss: Außenliegender Klemmenkasten mit Kabeltüllen. Sicherheitshinweise: Der Ventilator darf nur in Betrieb genommen werden, wenn der Berührungsschutz des Flügelrades gemäß DIN EN ISO 13857 gewährleistet ist.Artikel: DZR 25/4 D, Fördervolumen: 1100 m3/h, Drehzahl: 1425 1/min, Laufradtyp: axial, Drehzahlsteuerbar: ja, Reversierbarkeit: ja, Spannungsart: Drehstrom, Bemessungsspannung: 400 V, Netzfrequenz: 50 Hz, Nennleistung: 50 W, INenn: 0,15 A, IMax: 0,16 A, Schutzart: IP 54, Wärmeklasse: B, Polumschaltbar: nein, Netzzuleitung: 5 / 1,5 mm2, Einbaulage: waagerecht / senkrecht, Material: Stahlblech, verzinkt, Gewicht: 5,7 kg, Nennweite: 250 mm, Breite: 304 mm, Höhe: 372 mm, Tiefe: 300 mm, A: 263 mm, B: 300 mm, Fördermitteltemperatur bei Nennstrom: -20 °C bis 40 °C, Fördermitteltemperatur bei IMax: -20 °C bis 40 °C, Gleichstrommotor: false
Merkmale
| Ventilator ausschwenkbar | Nein |
| Nennleistung [W] | 50 |
| Netzfrequenz | 50 |
| Werkstoff des Gehäuses | Stahlblech |
| Nennweite | 250 |
| Fördermitteltemperatur [°C] | 40 |
Varianten
Maico Axial-Rohrventilator DZR 20/2 B
|
Maico Axial-Rohrventilator DZR 25/2 B
|
Maico Axial-Rohrventilator DZR 25/4 D
|
Maico Axial-Rohrventilator DZR 25/84 B
|
Maico Axial-Rohrventilator DZR 30/4 B
|
