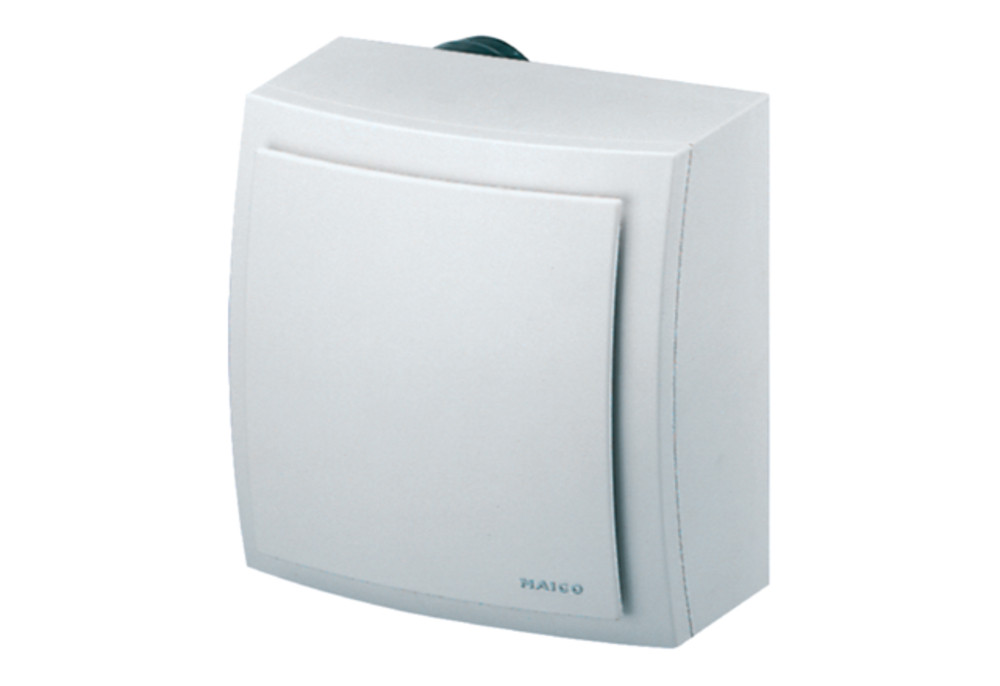

Maico Aufputzventilator ER-AP 100 H

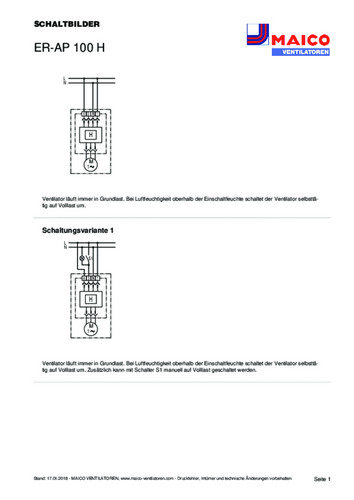

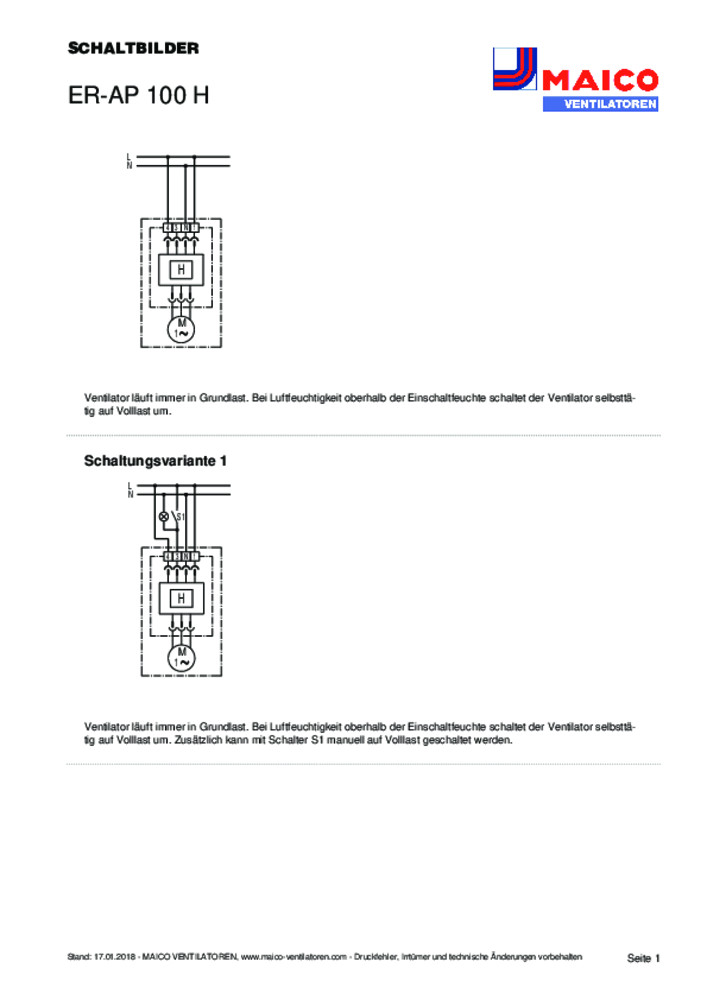

Ausführung mit Feuchtesteuerung und Grundlastschaltung: Barrierefreies Produkt, da automatisches Ein- / Ausschalten. Einschaltpunkt: 60 %, 70 %, 80 % oder 90 % relative Feuchte mit Steckbrücke (Jumper) einstellbar. Ausschaltpunkt: ca. 10 % unter dem Einschaltpunkt (immer fest eingestellter Wert). Nicht drehzahlsteuerbar. Nicht für Zweitraumlüftung geeignet. Manuelle Bedienung über einen Schalter möglich, z. B. Einschalten der Volllast per Lichtschalter. Standardschaltung: Ventilator läuft im Grundlastbetrieb, Feuchtesteuerung ist aktiv, bei Überschreitung des Einschaltpunkts Volllastbetrieb, bei Unterschreitung des Ausschaltpunkts Grundlastbetrieb. Weitere Schaltungsvarianten: Ventilatorbetrieb mit oder ohne Grundlastbetrieb, manuelle Zuschaltung der Volllast, Ein- bzw. Ausschalten des Ventilators durch einen Schalter. Einschalten der Volllast durch den Lichtschalter und damit verbunden eine Nachlaufsteuerung (Nachlaufzeit 6 min) des Ventilators. Der Ventilator läuft immer so lange nach bis die Luftfeuchtigkeit im Raum unter die Ausschaltfeuchte gefallen ist, unabhängig der Schaltungsvarianten. Aufputzventilator mit G2-Filter zur Entlüftung von Wohnungsküchen, Bädern oder WCs. Problemloser Filterwechsel ohne Werkzeug. Gehäuse drehbar, dadurch Anschluss des Ausblasstutzen links oben oder rechts oben an die Hauptleitung. Farbe verkehrsweiß ähnlich RAL 9016. Kunststoff-Ausblasstutzen DN 75/80 mit selbsttätiger Kunststoff-Rückschlagklappe. Die extrem steile Kennlinie zeigt das hohe Druckvermögen der ER-Ventilatoren. Alle MAICO ER-Geräte entsprechen der Schutzart IP X5 und können somit im Bereich 1 nach DIN VDE 0100-701, auch bei Strahlwasser, eingebaut werden. Details siehe Planungshinweise. Schutzklasse II. Robuster energiesparender Kondensatormotor. Wartungsfrei, mit beidseitig geschlossenen Kugellagern. Elektrische Steckverbindung für schnelle Montage des Ventilators im Gehäuse. Allgemeine bauaufsichtliche Zulassung, Zulassungs-Nr.: Z-51.1-42. Zulassungsbescheide auf Anfrage oder auf unserer Homepage www.maico-ventilatoren.com. Volumenstrom-Kennlinie und Leckluftrate geprüft vom TÜV Bayern e.V. Leckluftvolumenstrom < 0,01 m3/h. Schachtpegeldifferenz gemäß DIN 4109, geprüft vom IAB Oberursel. Mit VDE-Zeichen.Artikel: ER-AP 100 H, Ausführung: Feuchtesteuerung, Fördervolumen: 35 m3/h / 100 m3/h, Drehzahl: 900 1/min / 1850 1/min, Luftrichtung: Entlüftung, Drehzahlsteuerbar: nein, SEC average: -21,88 kWh/(m2*a), Bemessungsspannung: 230 V, Netzfrequenz: 50 Hz, Leistungsaufnahme: 10 W / 29 W, IMax: 0,09 A / 0,15 A, Schutzart: IP X5, Netzzuleitung: 5 / 1,5 mm2, Einbauort: Wand / Decke, Einbauart: Aufputz, Systemart: dezentral, Material: Kunststoff, Farbe: verkehrsweiß, ähnlich RAL 9016, Gewicht: 1,9 kg, Filterklasse: G2, Brandschutz: nein, Anschlussdurchmesser: 75 mm / 80 mm, Breite: 236 mm, Höhe: 236 mm, Tiefe: 217,5 mm, Fördermitteltemperatur bei IMax: 40 °C, Nachlaufzeit: 6 min, Schalldruckpegel: 33 dB(A) / 49 dB(A) / Angabe gemäß DIN 18017-3 bei einer äqivalenten Absorptionsfläche AL = 10 m2, Zulassungsnummer: Z-51.1-42, Nennweite: 75 mm / 80 mm
