Abbildung ähnlich
Helios EVK 200, Elektrische Verschlußklappe für Ansteuerung über Relais
10010806
99502
auf Anfrage
je
1
Für Preis und Lagerbestand bitte einloggen / registrieren
Funktionen
Verkaufsdaten
| Mindestbestellmenge | 1 |
| Bestellschritt | 1 |
Beschreibung

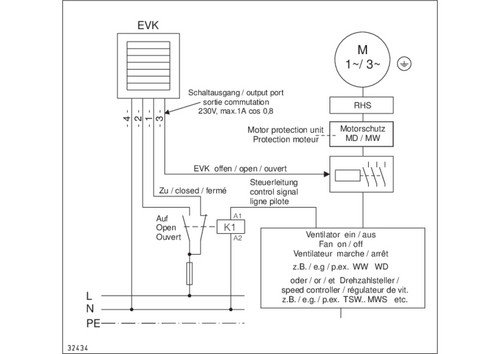

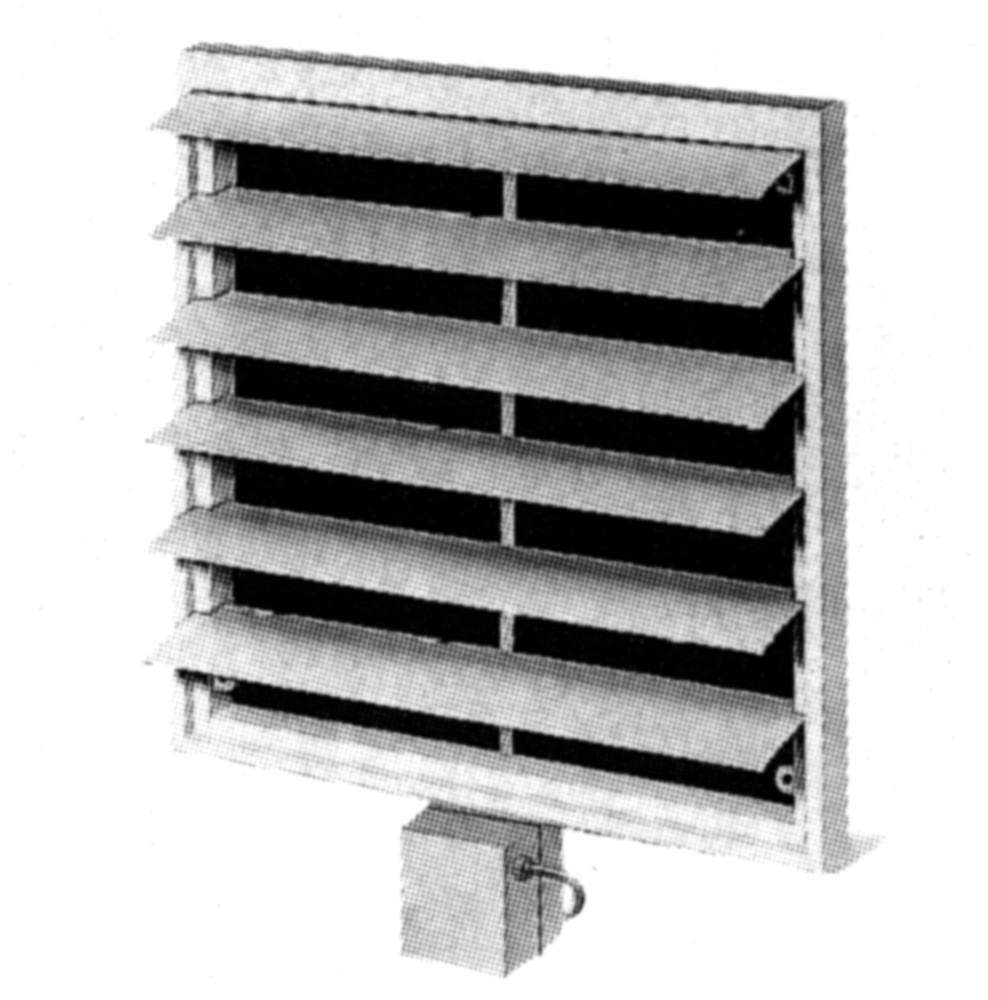

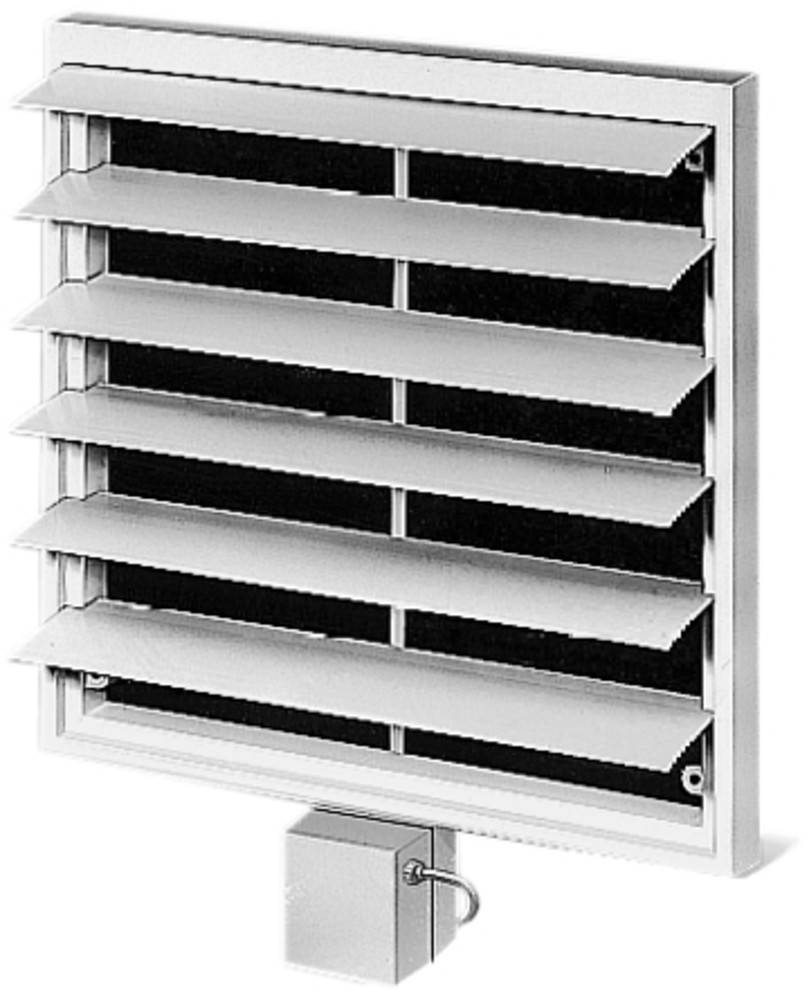

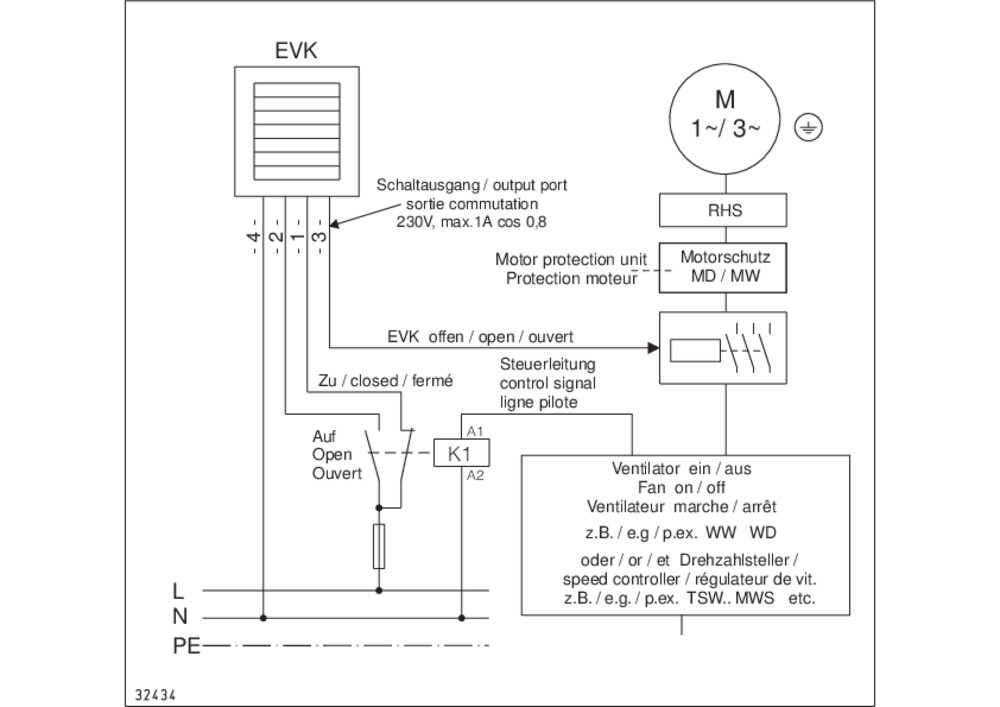

Zur Abdeckung von Zu- und Abluftöffnungen. Rahmen, Lamellen und Stellglieder aus hellgrauem Kunststoff, Stellwerkgehäuse in IP 55 für Montage im Freien. Steuerung automatisch mit Ventilator: Ortsgebundenen Wechselschalter schaltet den Stellmotor, der über einen Endschalter den Ventilatorkreis schaltet. Stellwerk komplett verdrahtet, mit 1,5 m Anschlusskabel ausgrüstet. 230 V, 50/60 Hz.
Merkmale
| Luftmenge einstellbar | Nein |
| Für Nenndurchmesser | 200.000000 mm |
| Ausführung | sonstige |

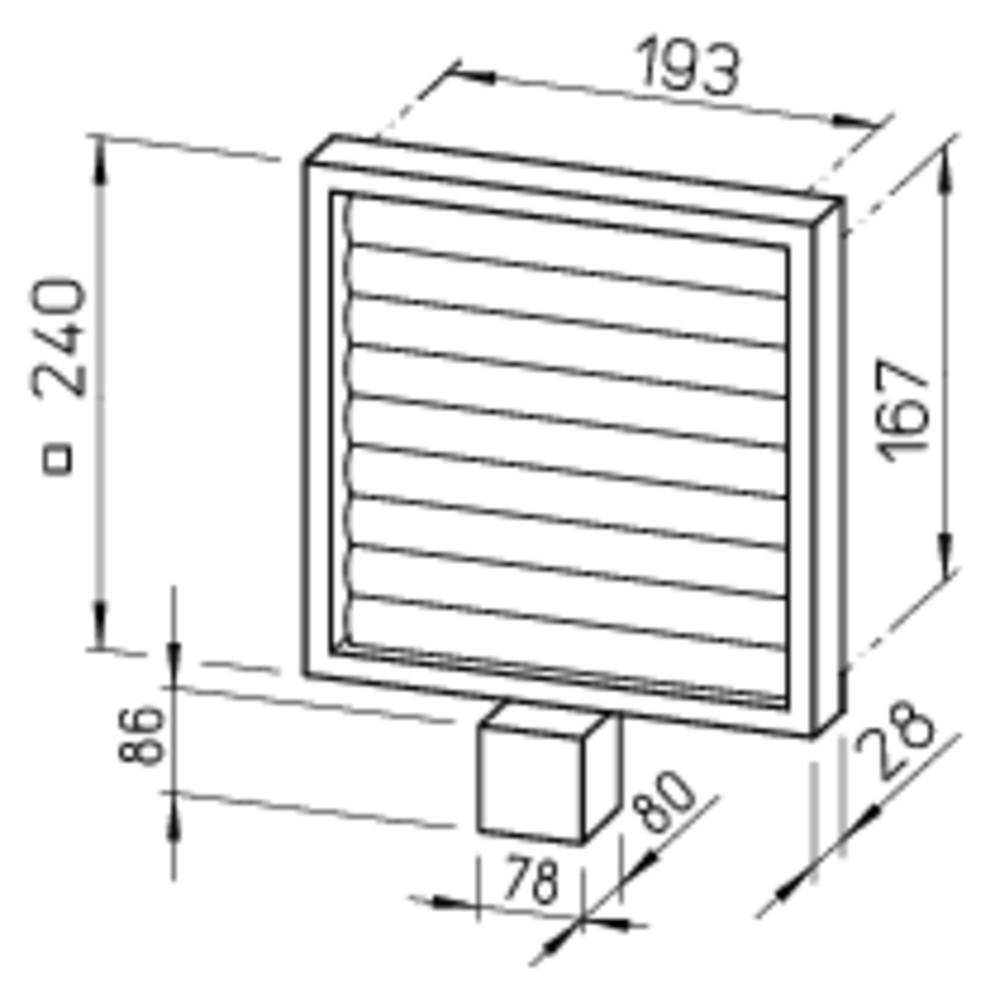

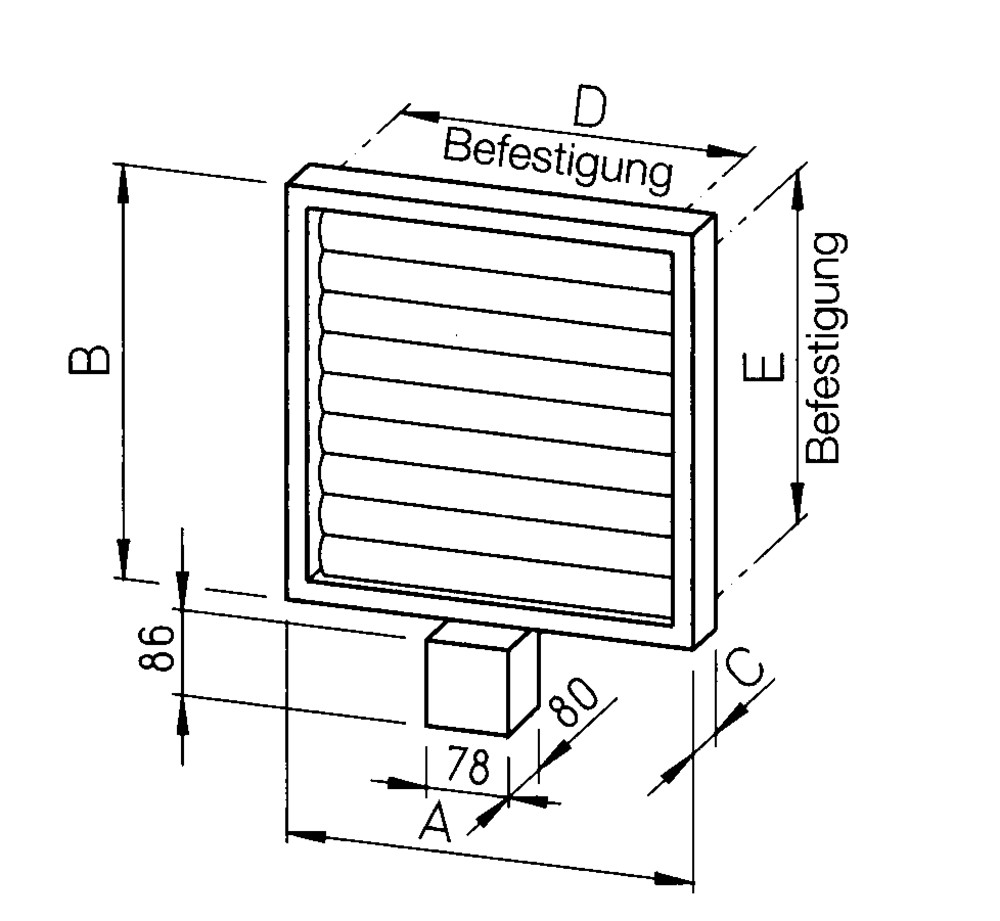

| Abmessung D [mm] | 193.0 mm |
| Abmessung E [mm] | 167.0 mm |
| Abmessung C [mm] | 28.0 |
| Abmessung B [mm] | 240.0 mm |
| Abmessung A [mm] | 240.0 mm |
| Passend zu Ventilator NG | 180/200 mm |
| Geeignet für | Wand-/Deckeneinbau |
| Werkstoff | Kunststoff |
| Nennweite | 200 |
| Farbe | grau |
Anhänge
Datei
(evk200_710_86538_0712.pdf, 171.21 KB)
