Belimo Klappenantrieb, Stetig, AC 230 V, 10 Nm NM230ASR
10003163
99504
auf Anfrage
je
1
Für Preis und Lagerbestand bitte einloggen / registrieren
Funktionen
Verkaufsdaten
| Mindestbestellmenge | 1 |
| Bestellschritt | 1 |
Beschreibung

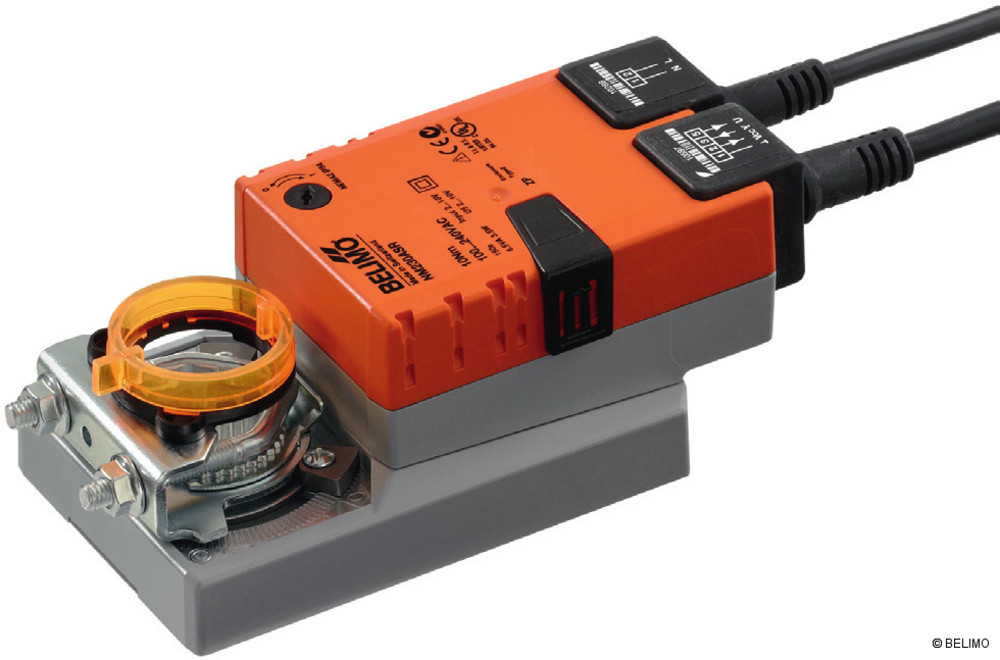

Belimo Drehantrieb NM230ASR
Stetiger Klappenantrieb für das
Verstellen von Klappen in der
technischen GebäudeausrÜstung
Stetiger Klappenantrieb für das
Verstellen von Klappen in der
technischen GebäudeausrÜstung
- Klappengrösse bis ca. 2m²
- Nenndrehmoment 10 Nm
- Nennspannung AC 230 V

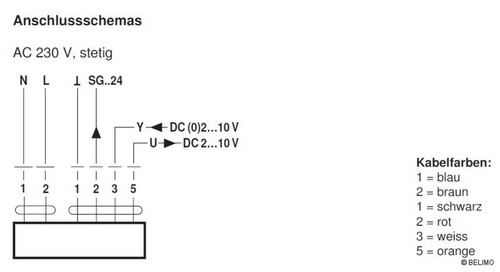

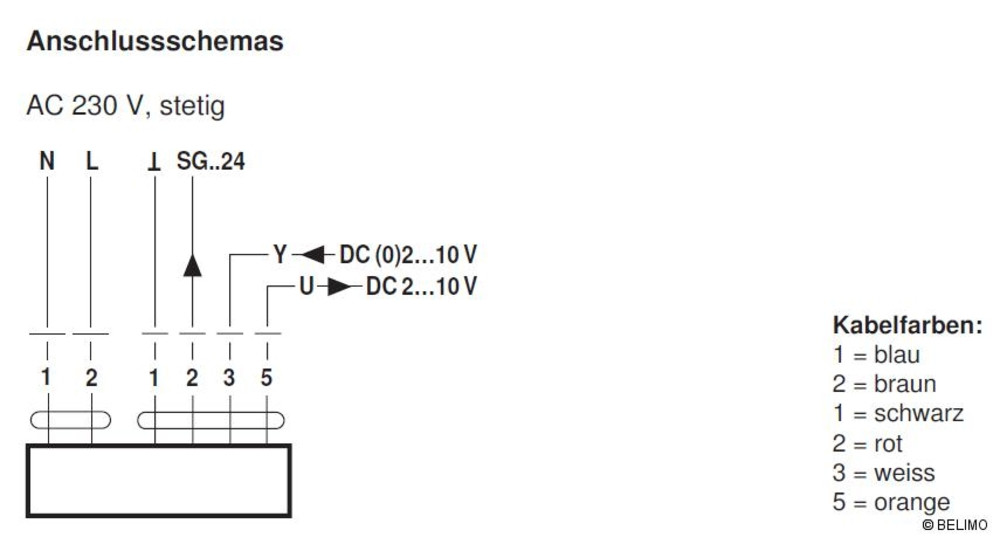

- Ansteuerung Stetig DC (0)2...10 V
- StellungsrÜckmeldung dC 2...10 V
Merkmale
| Min. Eingangsspannung AC [V] | 90 |
| Laufzeit [s] | 150s / 90° |
| Schutzart | IP54 |
| Zertifizierung | IEC/EN 60730-1 und IEC/EN 60730-2-14 |
| Max. Umgebungsluftfeuchtigkeit (nicht kondensierend) [%] | 95 |
| Sollwert Ansteuerung | Ja |
| Drehantrieb | Ja |
| Ansteuerungsart | STETIG DC 0....10V |
| Antriebsleistung | 10 Nm |
| für Klappen bis | 2.00 m² |
| Gewicht [kg] | 0.9 |
| Nennfrequenz [Hz] | 50 |
| Nenndrehmoment [Nm] | 10.000000 |
| Max. Eingangsspannung AC [V] | 264.000000 |
| Nennspannung [V] | 230 |
| Bemessungsstoßspannung [kV] | 2.5 |
| Max. Umgebungstemperatur [°C] | 50 |
| Min. Umgebungstemperatur [°C] | -30 |
| Stellungsanzeige | Ja |
| Typ | NM230ASR |
| Nennspannungsart | AC |
| 2-10V Eingang | Ja |
| 2-10V Ausgang | Ja |
| Handbetrieb möglich | Ja |
| Parallelbetrieb möglich | Ja |
| Drehrichtung - Drehfeld | wählbar |
| Schutzklasse | II |

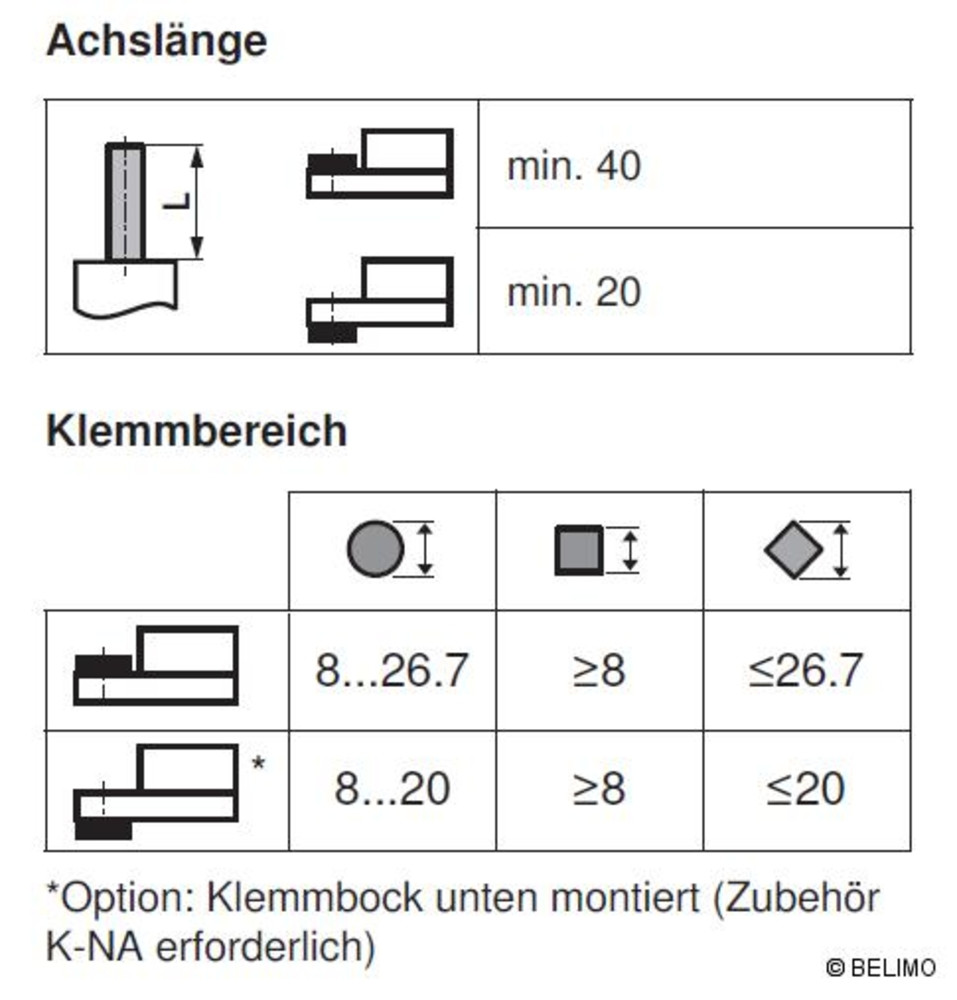

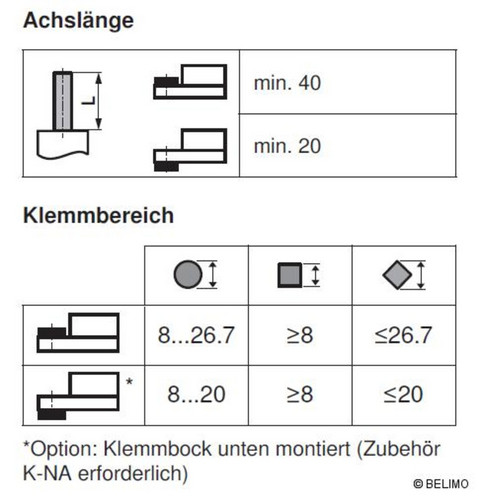

| Achsmitnahme | Universalklemmbock 8...26.7 mm |
Anhänge
Datei
(belimo_10003163_drehantrieb_nm230asr_nm230asr_be-drehantrieb-nm230asr_do_db_10.pdf, 285.61 KB)
