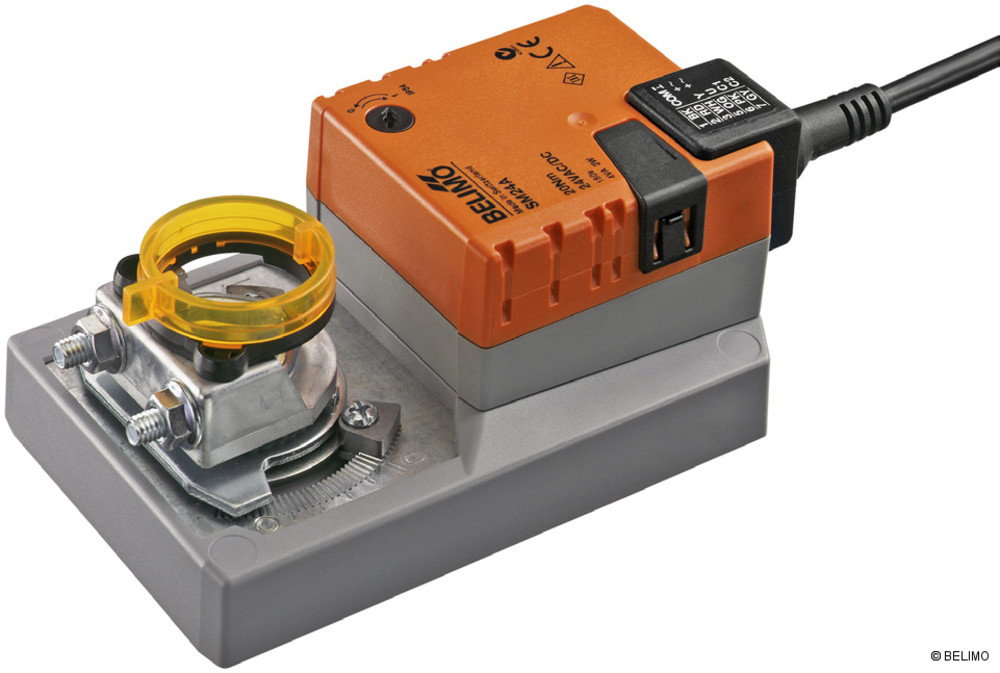

Belimo Klappenantrieb, Auf-Zu, 3-Punkt, AC/DC 24 V, 20 Nm SM24A
10003386
99504
auf Anfrage
je
1
Für Preis und Lagerbestand bitte einloggen / registrieren
Funktionen
Verkaufsdaten
| Mindestbestellmenge | 1 |
| Bestellschritt | 1 |
Beschreibung
Belimo Drehantrieb SM24A
Klappenantrieb für das Verstellen
von Klappen in der technischen
GebäudeausrÜstung
Klappenantrieb für das Verstellen
von Klappen in der technischen
GebäudeausrÜstung
- • Klappengrösse bis ca. 4 m²
- • Nenndrehmoment 20 Nm
- • Nennspannung AC/DC 24 V

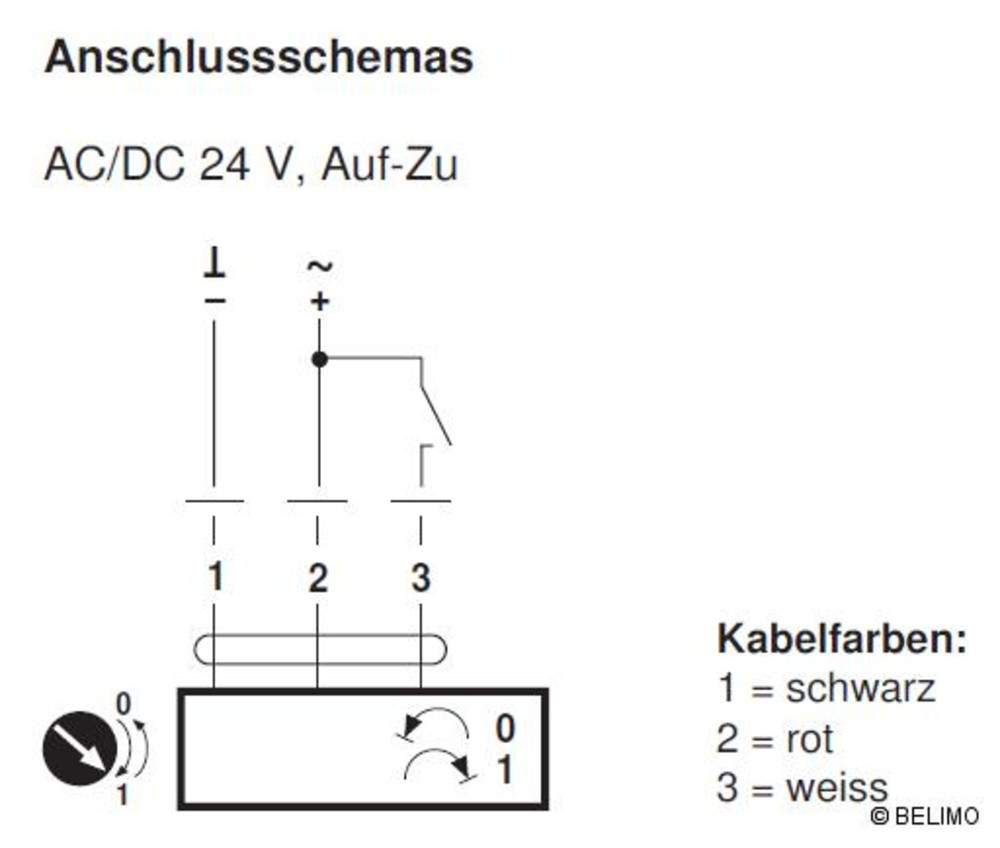

- • Ansteuerung Auf-Zu, 3-Punkt
Merkmale
| Schutzart | NEMA 2 |
| Ansteuerungsart | AUF-ZU, 3 Punkt |
| Gewicht [kg] | 1.1 |
| Nennfrequenz [Hz] | 50 |
| Nenndrehmoment [Nm] | 20.000000 |
| Nennspannung [V] | 24 |
| Bemessungsstoßspannung [kV] | 0.8 |
| Max. Umgebungstemperatur [°C] | 50 |
| Max. Leistung [W] | 4 |
| Min. Umgebungstemperatur [°C] | -30 |
| Ansteuerung mit 1 Schaltkontakt | Ja |

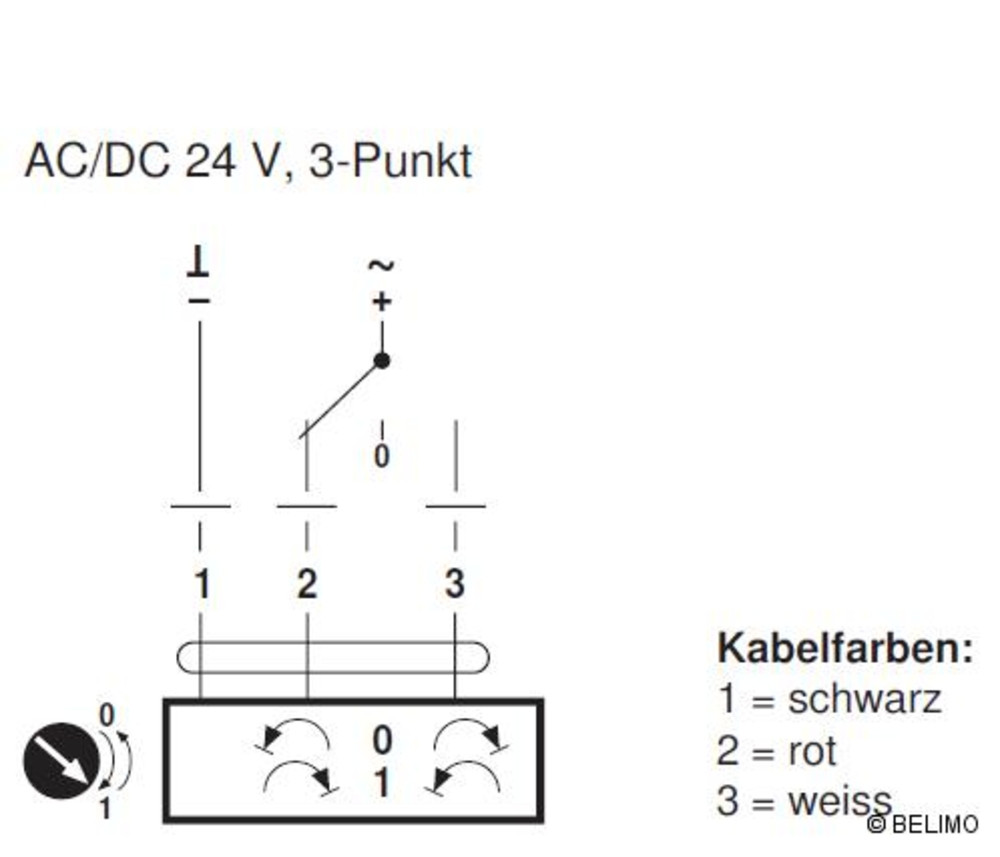

| 3-Punkt Ansteuerung | Ja |
| Ansteuerung mit 2 Schaltkontakten | Ja |
| Drehantrieb | Ja |
| Laufzeit [s] | 150s / 90° |
| Max. Umgebungsluftfeuchtigkeit (nicht kondensierend) [%] | 95 |
| Zertifizierung | IEC/EN 60730-1 und IEC/EN 60730-2-14 |
| Antriebsleistung | 20 Nm |
| für Klappen bis | 4.00 m² |
| Stellungsanzeige | Ja |
| Typ | SM24A |
| Nennspannungsart | AC/DC |
| Handbetrieb möglich | Ja |
| Parallelbetrieb möglich | Ja |
| Drehrichtung - Drehfeld | wählbar |
| Schutzklasse | III |

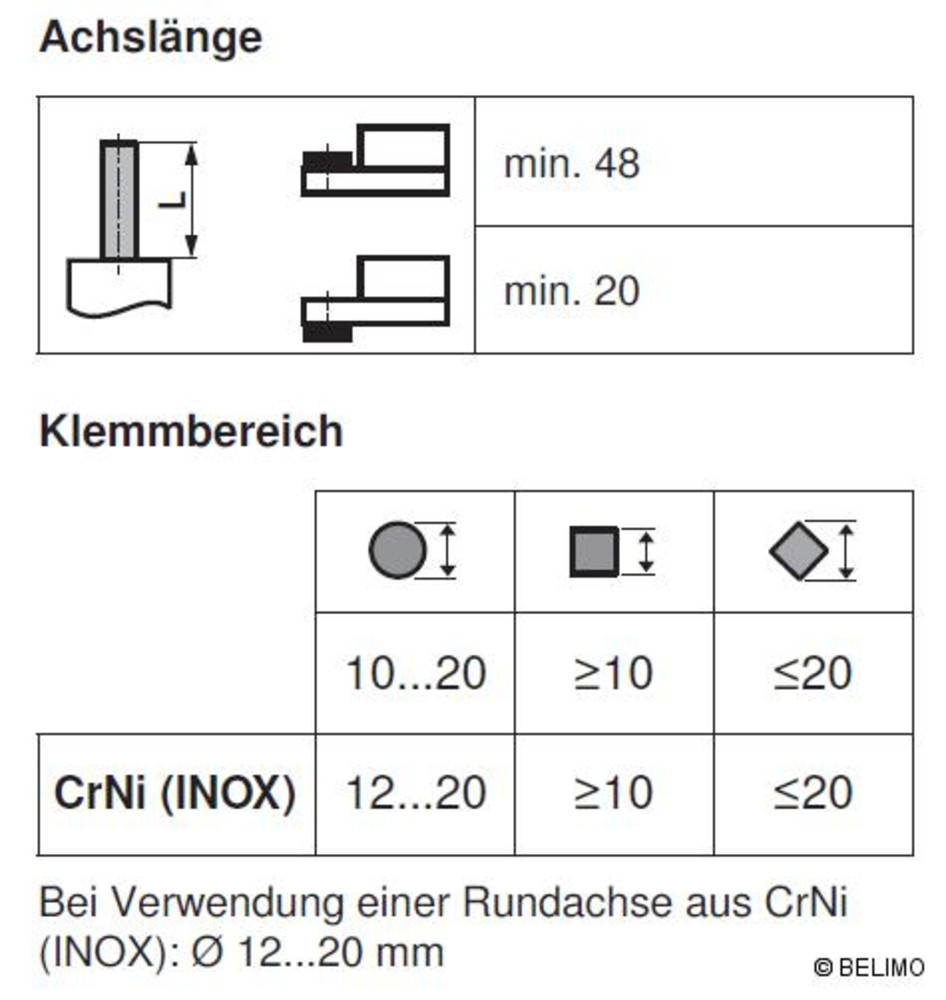

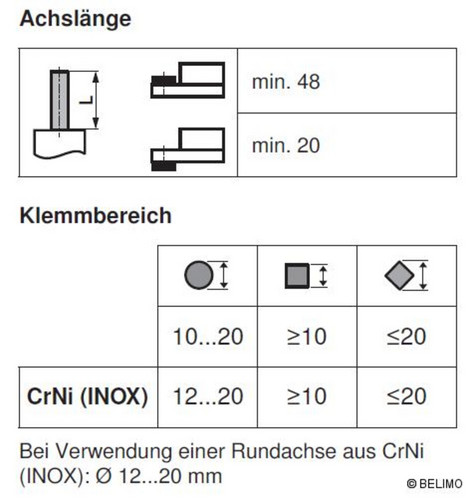

| Achsmitnahme | Universalklemmbock kehrbar 10...20 mm |
